Cálculo de la resistencia a punzonamiento sin pilares con capitel
Si se realiza un cálculo de la resistencia a punzonamiento en una ubicación de la aplicación de la carga apoyada en un punto, esto se lleva a cabo en RF-PUNCH Pro sin aplicar un pilar con capitel.
El módulo adicional trata de completar el cálculo al aumentar automáticamente el contenido de la armadura longitudinal. Si el contenido de la armadura longitudinal aumentado automáticamente es muy bajo, se dispone automáticamente una armadura de punzonamiento.

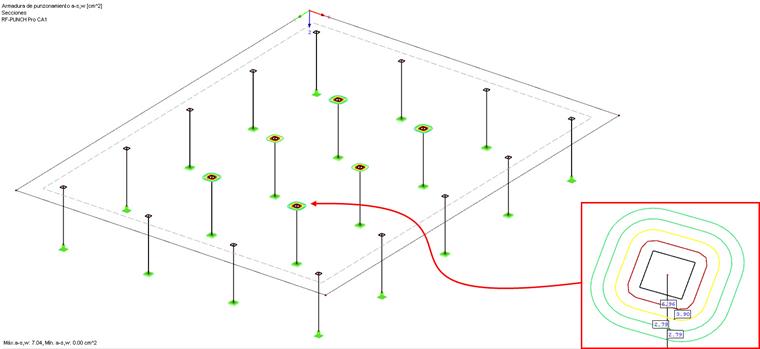

Opcionalmente, también puede especificar una relación de armadura longitudinal definida (introducir en [cm²/m]). Si la resistencia a punzonamiento no es suficiente cuando se especifica esta armadura longitudinal, el programa también inicia automáticamente la disposición de la armadura de cortante. Vea la figura 01 con un suelo apoyado en un punto en RF-PUNCH Pro.
RF-PUNCH Pro ha aumentado la armadura longitudinal y de punzonamiento en las ubicaciones de punzonamiento donde era necesario.
Lea más sobre el cálculo de la resistencia a punzonamiento sin pilares con capitel en este artículo técnico.
Introducir un pilar con capitel
Al disponer un pilar con capitel, puede aumentar la resistencia a cortante porque se aumenta la profundidad estática d a la distancia de 2 d desde el borde de la introducción de la carga (pilar). De esta forma es posible evitar completamente una armadura de cortante o conseguir un menor grado de la armadura longitudinal necesaria.
Active el pilar con capitel en la entrada del cuadro de diálogo "1.5 Nudos de punzonamiento".
RF-PUNCH Pro proporciona los tipos de capitel de "Escalera" o "Bisel".
Las dimensiones lH,x y IH,y describen la distancia desde el borde frontal del pilar hasta el borde frontal del capitel. La altura hH se corresponde con la altura del capitel (sin el componente de la losa). Estos parámetros también están descritos en las figura 6.17 y 6.18 en [1] así como las figuras 3.36 y 3.37 en el manual de RF-PUNCH Pro [2].
Si se cambia una de las dimensiones mencionadas, se muestra en el gráfico de información interactivo en la parte derecha del cuadro de diálogo de entrada 1.5.

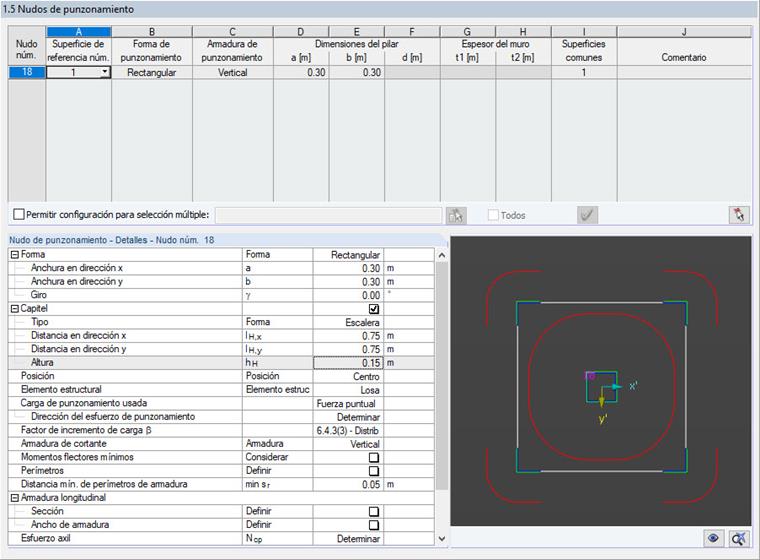

En la figura 03, la dimensión del pilar con capitel con
- lH, x = 0,75 m
- lH, y = 0,75 m
- hH = 0,15 m
se seleccionó de tal forma que el cálculo de la resistencia a punzonamiento se debe realizar una vez dentro del pilar con capitel y una vez fuera del mismo o en el área de la losa real.
En este caso, el módulo adicional muestra los perímetros de control (lH ≥ 2hH) como líneas continuas.

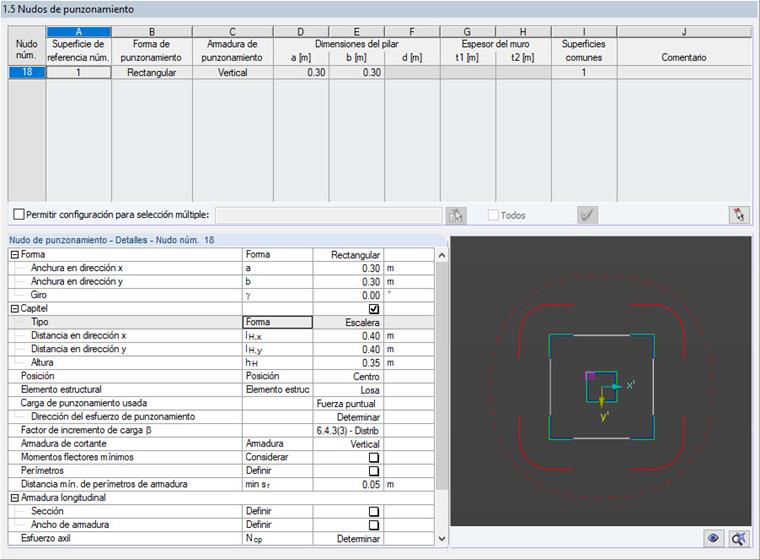

Como alternativa a este caso, la situación lH <2hH puede darse si se han introducido las siguientes dimensiones, por ejemplo:
- lH,x = 0,40 m
- lH,y = 0,40 m
- hH = 0,35 m
En este caso (lH < 2hH), el pilar con capitel es tan compacto que el cono de punzonamiento no se puede formar totalmente dentro del capitel, de forma que sólo se calcula el punzonamiento en el área de la losa. El módulo adicional muestra el perímetro crítico para el punzonamiento "dentro" del pilar con capitel como una línea discontinua.
Esta situación se muestra en la figura 6.17 en [1].
Cálculo y presentación de resultados

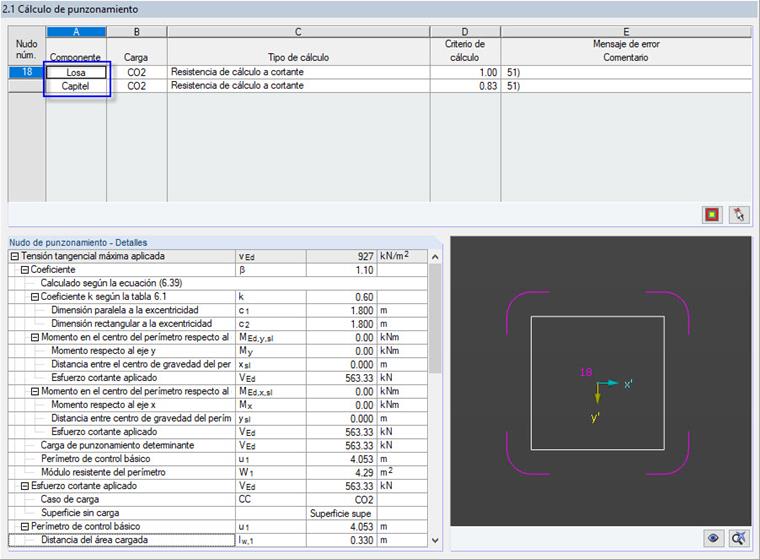

Si se aplica un pilar con capitel y se analiza el punzonamiento dentro del capitel (lH ≥ 2hH), RF-PUNCH Pro proporciona al usuario una fila de resultados después del cálculo para el punzonamiento en el área de la losa y una fila de resultados para el punzonamiento dentro del capitel en el cuadro de diálogo "2.1 Cálculo de punzonamiento".
El módulo adicional muestra el punzonamiento en el área de la losa con la carga superficial "Pilar con capitel". El punzonamiento en el área del pilar con capitel se determina con la carga superficial "Pilar".
Si sólo se lleva a cabo el cálculo de resistencia a punzonamiento fuera del capitel, la salida de los resultados no se diferencia de un cálculo sin un pilar con capitel.

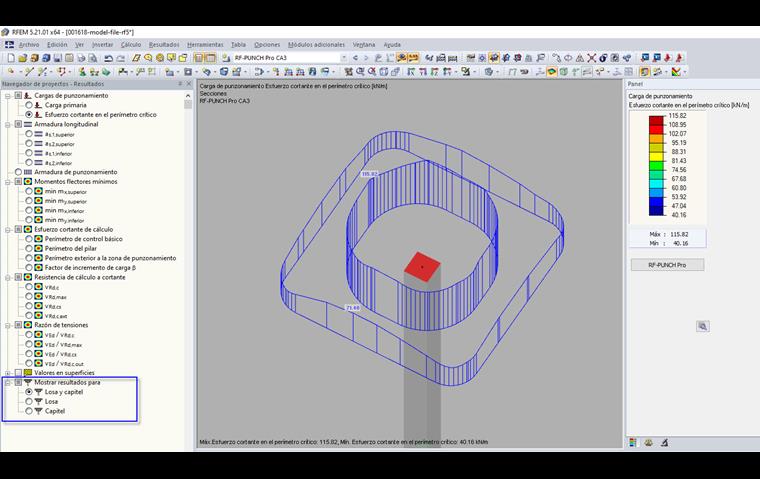

Al evaluar gráficamente los resultados del cálculo, es posible diferenciar entre los resultados de la losa y/o el capitel en el navegador de resultados. La figura 06 muestra la distribución de esfuerzos internos en el perímetro crítico para "Losa y capitel".
Notas sobre el modelado
El pilar con capitel considerado en RF-PUNCH Pro no se tiene que considerar para el modelado en el modelo de RFEM. En el modelo de RFEM, el "caso estándar" de la losa se representa sin considerar una armadura. El módulo determina el espesor del pilar con capitel desde el espesor de la superficie conectada a los nudos y al espesor introducido del capitel hH.
Debido a este procedimiento, el capitel no tiene influencia en la rigidez o en los resultados de la determinación de los esfuerzos internos en RFEM. El peso propio adicional del capitel también se omite con esta opción.
La selección del capitel en el cuadro de diálogo de entrada 1.5, sólo es posible cuando se ha conectado un pilar individual a una superficie.
