Vérification de la résistance au poinçonnement sans poteau avec chapiteau
Si une vérification de la résistance au poinçonnement est effectuée au point d'introduction d'une charge, elle est réalisée sans poteau avec chapiteau dans RF-PUNCH Pro.
Le module additionnel essaie d'effectuer la vérification en augmentant automatiquement les armatures longitudinales. Si l'armature longitudinale est trop faible suite à cette augmentation, une armature de poinçonnement est automatiquement insérée.

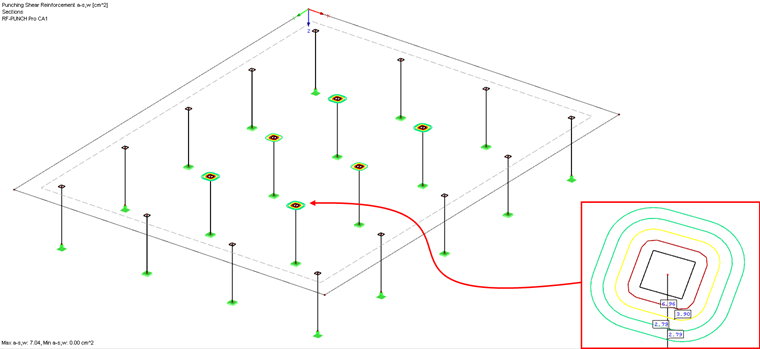

Il est également possible de paramétrer un pourcentage d'armature longitudinale précis (en [cm²/m]). Si la résistance au poinçonnement ne suffit pas pour paramétrer cette armature longitudinale, le logiciel commence automatiquement par la disposition des armatures d'effort tranchant. La Figure 01 montre un plancher avec des appuis ponctuels dans RF-PUNCH Pro.
RF-PUNCH Pro a augmenté l'armature longitudinale et de poinçonnement aux emplacements où cela était nécessaire.
De plus amples informations sur la vérification de la résistance au poinçonnement sans poteau avec chapiteau sont disponibles dans un autre article de notre base de connaissance.
Entrée d'un poteau avec chapiteau
L'ajout d'un poteau avec chapiteau permet de renforcer la résistance au poinçonnement car cela augmente la hauteur statique d à une distance de 2 d du bord de l'application de la charge (poteau). Il est ainsi possible d'éviter complètement l'ajout d'armatures d'effort tranchant ou d'obtenir un degré moindre d'armature longitudinale requise.

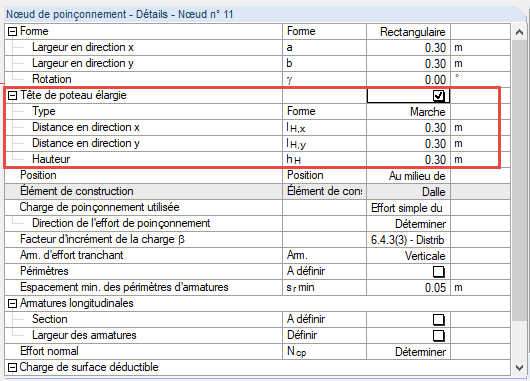

L'option pour activer le poteau avec chapiteau se trouve dans la boîte de dialogue d'entrée « 1.5 Nœuds de poinçonnement ».
Il est possible de sélectionner « Marche » ou « Cône » comme type de poteau sans chapiteau dans RF-STANZ Pro.
La distance IH,x ou IH,y est la distance entre le bord avant du poteau et le bord avant du poteau avec chapiteau. La hauteur hH correspond à la hauteur du poteau avec chapiteau (sans la plaque). Ces paramètres sont également décrites dans les Figures 6.17 et 6.18 de [1] et dans les Figures 3.36 et 3.37 du manuel de RF-PUNCH Pro [2].
Si l'une de ces dimensions est modifiée, le résultat s'affiche graphiquement sur la figure dans la partie droite de la boîte de dialogue d'entrée 1.5.

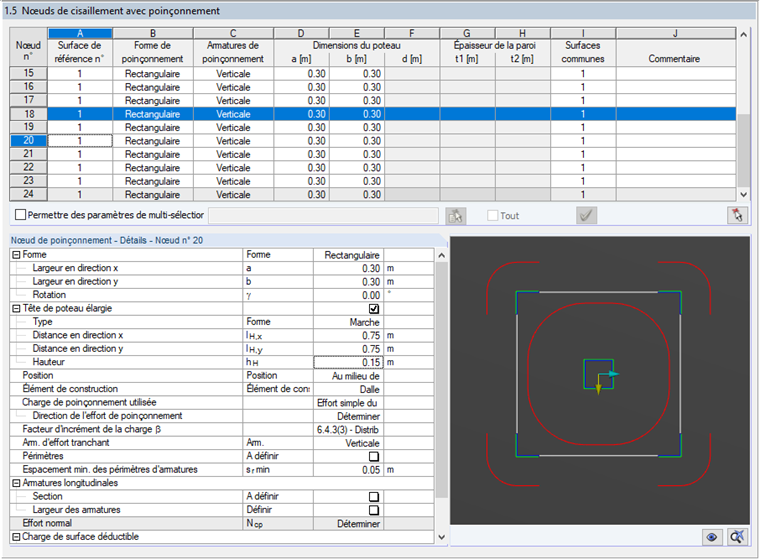

Sur la Figure 03, les dimensions du poteau avec chapiteau sont données comme suit :
- lH,x = 0,75 m
- lH,y = 0,75 m
- hH = 0,15 m
Ainsi, le poinçonnement doit être vérifié une fois dans le poteau avec chapiteau et une fois à l'extérieur ou dans la zone effective de la dalle.
Dans ce cas, le module affiche les périmètres (lH ≥ 2hH) sous forme de lignes continues.

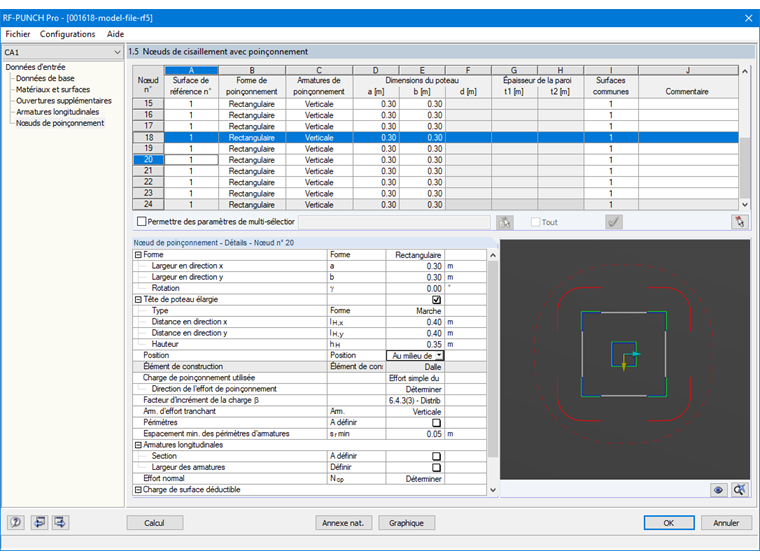

Sinon, le cas lH < 2hH peut être obtenu si vous entrez les dimensions suivantes :
- lH,x = 0,40 m
- lH,y = 0,40 m
- hH = 0,35 m
Dans ce cas (lH < 2hH), le poteau avec chapiteau est maintenu de sorte que le cône de poinçonnement ne puisse pas se former complètement à l'intérieur du poteau avec chapiteau. Par conséquent, seul le poinçonnement dans la zone de la dalle est vérifié. Le module représente le périmètre critique pour le poinçonnement « à l'intérieur » du poteau avec chapiteau sous forme de pointillés.
Cette situation est illustrée par la Figure 6.17 de [1].
Calcul et affichage des résultats

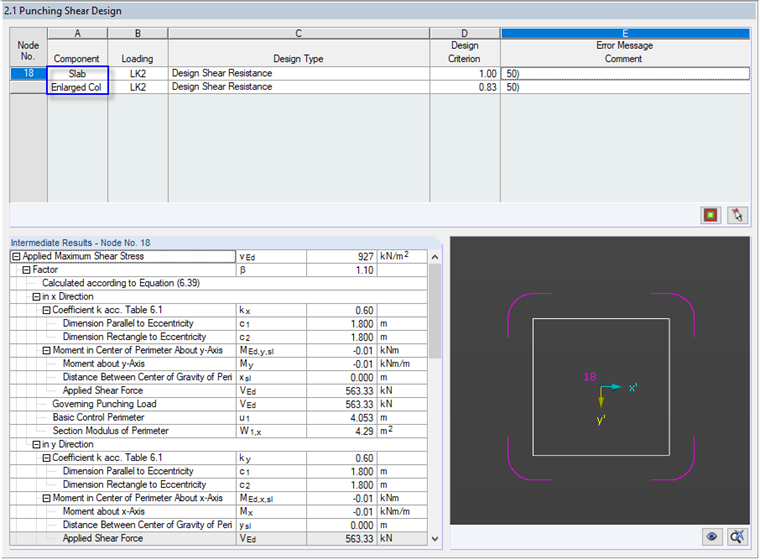

Si un poteau avec chapiteau est utilisé et que son poinçonnement est analysé (lH ≥ 2hH), après le calcul, RF-PUNCH Pro affiche dans la boîte de dialogue « 2.1 Vérification de la résistance au poinçonnement » une ligne de résultats pour le poinçonnement dans la zone de la dalle et une ligne de résultats pour le poinçonnement à l'intérieur du poteau avec chapiteau.
Le module additionnel affiche le poinçonnement dans la zone de la dalle avec la surface d'introduction de charge « Poteau avec chapiteau ». Le poinçonnement dans la zone du poteau avec chapiteau est déterminé à l'aide de l'aire d'introduction de charge de type « Poteau ».
Si le poinçonnement est vérifié uniquement à l'extérieur du poteau avec chapiteau, les résultats ne diffèrent pas d'une vérification sans poteau avec chapiteau.

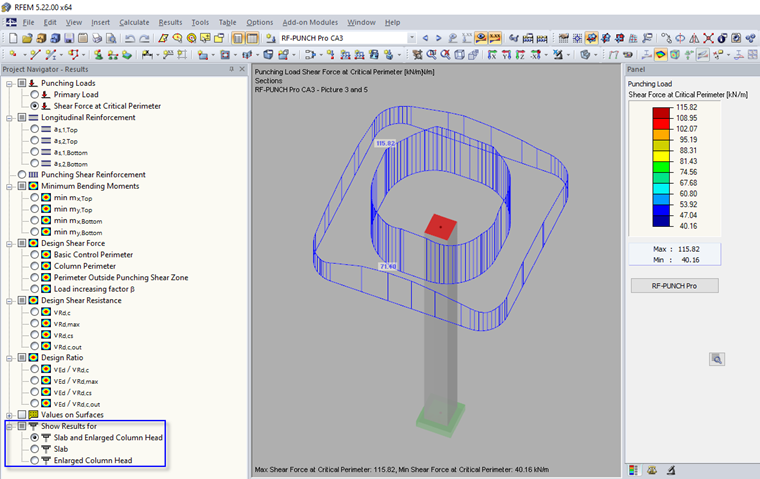

En évaluant graphiquement les résultats de la vérification, on peut différencier les résultats de la dalle et/ou du poteau avec chapiteau dans le navigateur Résultats. La Figure 06 montre la répartition des efforts tranchants dans le périmètre critique pour les « Dalles et poteaux avec chapiteau ».
Remarques sur la modélisation
Il n'est pas nécessaire de considérer le poteau avec chapiteau considéré dans RF-PUNCH Pro pour la modélisation dans RFEM. Le « cas standard » de la dalle est représenté dans le modèle RFEM sans considérer de chapiteau. Le module détermine l'épaisseur du poteau avec chapiteau à partir de l'épaisseur de la surface connectée aux nœuds et l'épaisseur entrée du poteau avec chapiteau hH.
Par cette procédure, le poteau avec chapiteau n'a aucune influence sur la rigidité ou les résultats de la détermination des efforts internes dans RFEM. Cette procédure permet également de négliger le poids propre supplémentaire du poteau avec chapiteau.
La sélection du poteau dans la boîte de dialogue d'entrée 1.5 est possible uniquement par l'assemblage d'un seul poteau à une surface.
