Obliczanie przebicia bez powiększonej głowicy słupa
Jeżeli obliczenia na ścinanie wykonywane są w miejscu przyłożenia obciążenia punktowego, odbywa się to w RF-PUNCH Pro bez zastosowania powiększonej głowicy kolumny.
Moduł dodatkowy próbuje wykonać obliczenia poprzez automatyczne zwiększenie zbrojenia podłużnego. Jeżeli automatycznie zwiększone zbrojenie podłużne jest niewystarczające, automatycznie zostanie zastosowane zbrojenie na przebicie.

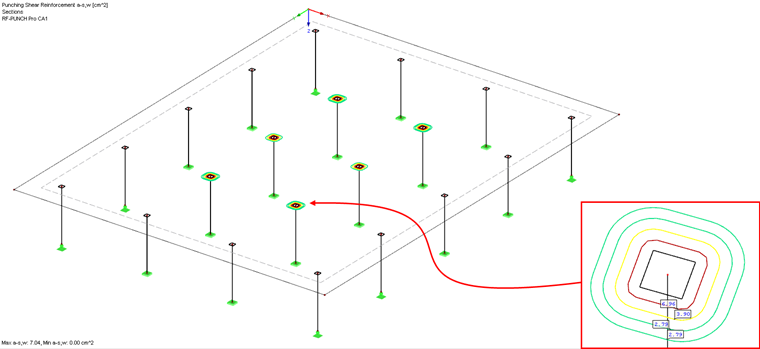

Opcjonalnie można również zdefiniować zdefiniowany współczynnik zbrojenia podłużnego (dane wejściowe w [cm²/m]). Jeżeli przy tak określonym zbrojeniu podłużnym odporność na ścinanie przy przebiciu nie jest wystarczająca, program po uruchomieniu automatycznie rozpoczyna pracę od ustawienia zbrojenia na ścinanie. Patrz rysunek 01 ze stropem podpartym punktowo w RF-PUNCH Pro.
RF-PUNCH Pro zwiększył zbrojenie na ścinanie wzdłużne i przebijające w miejscach, w których było to konieczne.
Przeczytaj więcej na temat konstrukcji ścinania bez powiększonej głowicy słupa w tym artykule technicznym.
Wprowadzanie powiększonej głowicy słupa
Ustawiając powiększoną głowicę słupa, można zwiększyć wytrzymałość na przebicie, ponieważ zwiększa ona głębokość efektywną d w odległości 2 d od krawędzi wprowadzenia obciążenia (słupa). W ten sposób można całkowicie uniknąć zbrojenia na ścinanie lub osiągnąć wymagany stopień zbrojenia podłużnego.
W oknie dialogowym wprowadzania danych należy aktywować powiększoną głowicę słupa „1.5 Węzły przebicia”.
RF-PUNCH Pro oferuje powiększone typy głowic słupów „Schodkowa” lub „Stożek”.
Wymiary lH, x oraz lH, y opisują odległość od przedniej krawędzi słupa do przedniej krawędzi powiększonej głowicy słupa. Wysokość hH odpowiada wysokości powiększonej głowicy słupa (bez elementu stropowego). Parametry te zostały również opisane na rysunkach 6.17 i 6.18 na [1], a także na rysunkach 3.36 i 3.37 w instrukcji obsługi RF-PUNCH Pro [2].
Jeśli jeden z wymienionych wymiarów zostanie zmieniony, zostanie wyświetlony na interaktywnej infografice w prawej części okna dialogowego wprowadzania danych 1.5.
.png?mw=760&hash=ebfad9f5d8dad47a559fffdaa3c3ba76956d9f97)

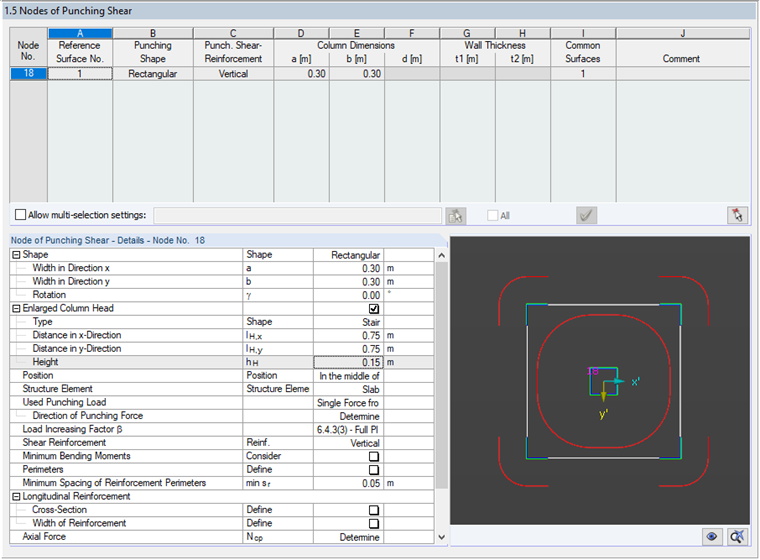

Na rysunku 03 wymiary powiększonej głowicy słupa z
- lH, x = 0,75 m
- lH, y = 0,75 m
- hH = 0,15 m
zostały wybrane w taki sposób, że obliczenia przebicia należy wykonać raz w powiększonej głowicy słupa i raz poza powiększoną głowicą słupa, lub w obszarze rzeczywistej płyty.
W tym przypadku moduł dodatkowy wyświetla obwód kontrolny (1H ≥ 2hH ) jako linie ciągłe.
Alternatywnie do tego przypadku może wystąpić przypadek lH <2hH, jeżeli na przykład zostaną wprowadzone następujące wymiary:
- lH, x = 0,40 m
- lH, y = 0,40 m
- hH = 0,35 m

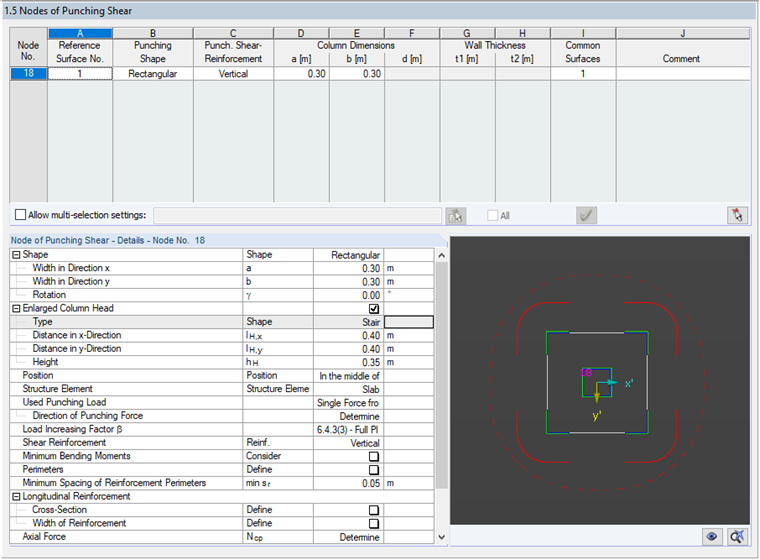

W tym przypadku (1H <2hH ) powiększona głowica słupa jest tak zwarta, że stożek przebicia nie może całkowicie uformować się w powiększonej głowicy słupa, dlatego można zaprojektować tylko przebicie w obszarze płyty. Moduł dodatkowy wyświetla obwód krytyczny dla przebicia „w” powiększonej głowicy słupa jako linię przerywaną.
.png?mw=760&hash=0279934d1621fed231d671c32501398da40a1752)
Sytuację tę pokazano na rys. 6.17 na [1].
Obliczanie i wyświetlanie wyników

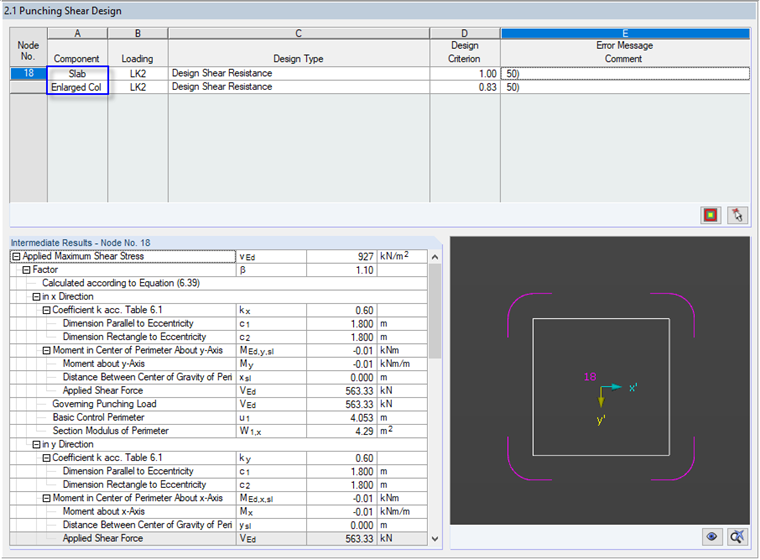

W przypadku zastosowania powiększonej głowicy słupa i analizy przebicia w powiększonej głowicy słupa (lH ≥ 2hH ), RF-PUNCH Pro pokazuje użytkownikowi wyniki w odpowiednim wierszu, po obliczeniach przebicia w obszarze płyty oraz wyniki w wierszu dla przebicia w powiększonej głowicy słupa w oknie dialogowym „2.1 Obliczenia przebicia”.
Moduł dodatkowy pokazuje przebicie w obszarze płyty za pomocą powierzchni obciążenia „Powiększona głowica słupa”. Przebicie w obszarze powiększonej głowicy słupa jest określane za pomocą powierzchni obciążeniowej „Słup”.
Tylko jeżeli obliczenia przebicia jest wykonywane poza powiększoną głowicą słupa, wyniki nie różnią się od obliczeń bez powiększonej głowicy słupa.

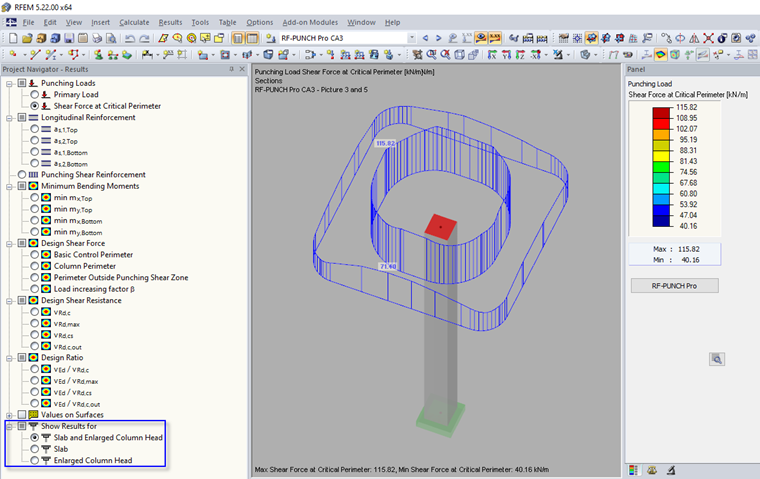

Podczas graficznej oceny wyników obliczeniowych w nawigatorze Wyniki można rozróżnić wyniki dla płyty i/lub powiększonej głowicy słupa. Rysunek 06 pokazuje rozkład sił tnących na obwodzie krytycznym dla „Płyty i powiększonej głowicy słupa”.
Uwagi na temat modelowania
Powiększenie głowicy słupa uwzględnione w programie RF-PUNCH Pro nie musi być uwzględniane przy modelowaniu w modelu RFEM. W modelu RFEM „standardowy przypadek” płyty jest przedstawiony bez uwzględnienia zbrojenia. Moduł określa grubość powiększonej głowicy słupa na podstawie grubości powierzchni połączonej z węzłami i wprowadzonej grubości powiększonej głowicy słupa hH.
W wyniku tej procedury powiększona głowica słupa nie ma wpływu na sztywność lub wartości sił wewnętrznych w programie RFEM. W tej opcji pomijany jest również dodatkowy ciężar własny powiększonej głowicy słupa.
Wybór powiększonej głowicy słupa w oknie dialogowym wprowadzania danych 1.5 jest możliwy tylko w przypadku łączenia pojedynczego słupa z powierzchnią.
