Verifica a taglio-punzonamento in RF-PUNCH Pro considerando il capitello del pilastro

In RF-PUNCH Pro, i capitelli dei pilastri possono essere disposti in punti a taglio-punzonamento, aumentando così la resistenza alla forza di taglio di una soletta in cemento armato. Nel seguente articolo, mostreremo la verifica a taglio-punzonamento con l'applicazione opzionale di un pilastro con capitello.

Verifica a taglio -punzonamento senza testa della colonna ingrandita

Se una progettazione di taglio a punzonamento viene eseguita in un punto di applicazione del carico supportato da punti, questo viene fatto in RF-PUNCH Pro senza applicare una testa di colonna allargata.

Il modulo aggiuntivo cerca di soddisfare il progetto aumentando automaticamente il contenuto di armatura longitudinale. Se il contenuto di armatura longitudinale aumentato automaticamente è troppo basso, verrà automaticamente predisposta un'armatura a taglio.

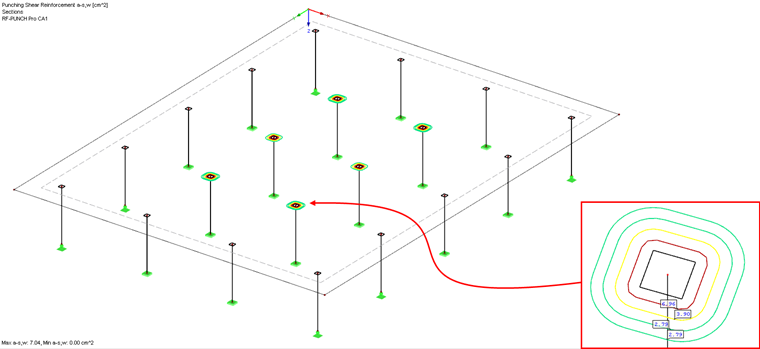

Opzionalmente, è anche possibile specificare un rapporto di armatura longitudinale definito (input in [cm²/m]). Se la resistenza al taglio da punzonatura non è sufficiente quando si specifica questa armatura longitudinale, il programma inizia automaticamente con la disposizione dell'armatura a taglio. Vedere la Figura 01 con un pavimento a punti in RF-PUNCH Pro.

RF-PUNCH Pro ha aumentato l'armatura longitudinale e a taglio di punzonamento nei punti di punzonamento, dove necessario.

Per saperne di più sul progetto a taglio -punzonamento senza una testa della colonna allargata, leggi questo articolo tecnico.

Immissione di un'intestazione di colonna ingrandita

Organizzando una testa di colonna allargata, è possibile aumentare la resistenza alla perforazione perché aumenta la profondità statica d ad una distanza di 2 d dal bordo dell'introduzione del carico (colonna). In questo modo, è possibile evitare completamente un'armatura a taglio o ottenere un grado inferiore dell'armatura longitudinale richiesta.

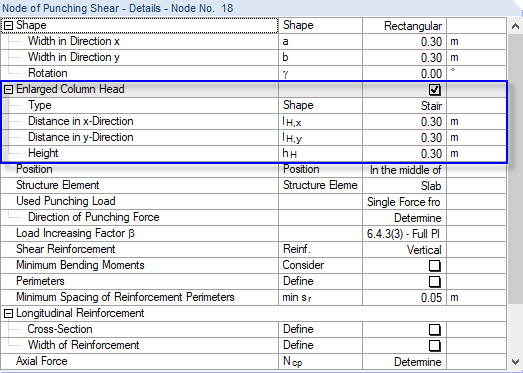

Attivare la testa della colonna ingrandita nella finestra di dialogo di immissione "1.5 Nodi taglio -punzonamento".

RF-PUNCH Pro fornisce i tipi di testa della colonna ingrandita "Scala" e "Cono".

Le dimensioni lH, x e lH, y descrivono la distanza dal bordo anteriore della colonna al bordo anteriore della testa della colonna ingrandita. L'altezza hH corrisponde all'altezza della testa della colonna ingrandita (senza il componente lastra). Questi parametri sono anche descritti nelle Figure 6.17 e 6.18 in [1] e nelle Figure 3.36 e 3.37 nel manuale di RF-PUNCH Pro [2].

Se una delle dimensioni menzionate viene modificata, viene visualizzata nell'infografica interattiva nella parte destra della finestra di dialogo di input 1.5.

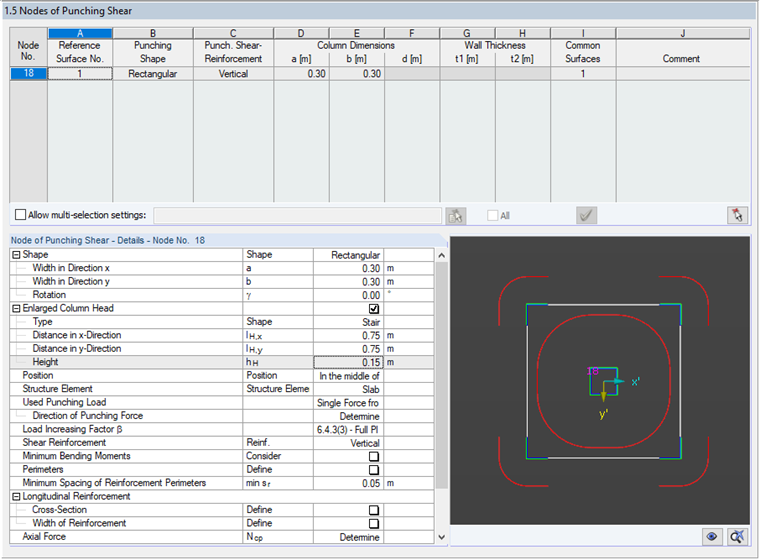

Nella figura 03, la dimensione della testa della colonna ingrandita con

  • lH, x = 0,75 m
  • lH, y = 0,75 m
  • hH = 0,15 m

è stato selezionato in modo tale che il progetto a taglio -punzonamento debba essere eseguito una volta all'interno della testa della colonna allargata, e una volta all'esterno della testa della colonna allargata o nell'area della soletta vera e propria.

In questo caso, il componente aggiuntivo sui display modulo perimetri di comando (LH ≥ 2hH) come linee continue.

In alternativa a questo caso, il caso lH <2hH può verificarsi se si inseriscono le seguenti dimensioni, ad esempio:

  • lH, x = 0,40 m
  • lH, y = 0,40 m
  • hH = 0,35 m

In questo caso (lH <2hH ), la testa della colonna allargata è così compatta che il cono di punzonamento non può formarsi completamente all'interno della testa della colonna allargata, quindi sarà progettata solo la punzonatura nell'area della soletta. Il modulo aggiuntivo visualizza il perimetro critico per la punzonatura "all'interno" della testa della colonna ingrandita come una linea tratteggiata.

Questa situazione è mostrata nella Figura 6.17 in [1].

Calcolo e visualizzazione dei risultati

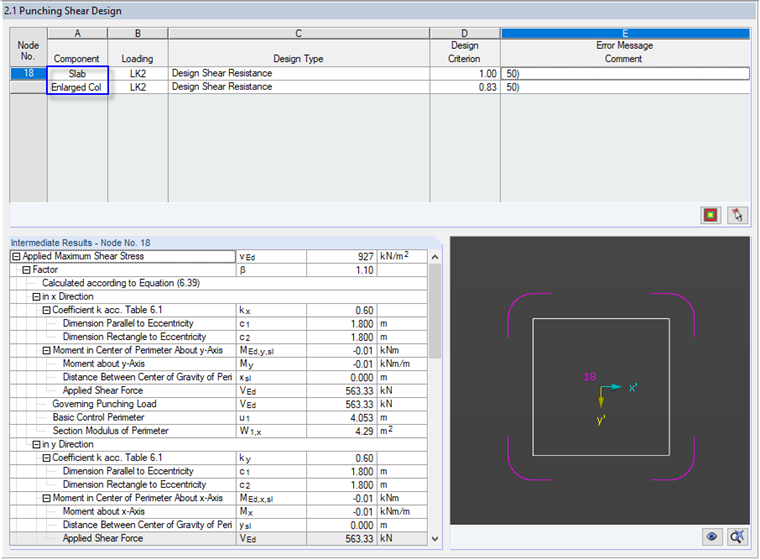

Se si applica una testa di colonna ingrandita e si analizza la punzonatura all'interno della testa di colonna ingrandita (lH ≥ 2hH ), RF-PUNCH Pro fornisce all'utente una riga di risultati dopo il calcolo per la punzonatura nell'area della lastra e un risultato riga per la punzonatura all'interno della testa della colonna ingrandita nella finestra di dialogo "2.1 Punch Shear Design".

Il modulo aggiuntivo mostra la punzonatura nell'area della soletta con la superficie di carico "Testa della colonna allargata". La punzonatura nell'area della testa della colonna allargata è determinata con la superficie di carico "Colonna".

Se solo il progetto a taglio -punzonamento viene eseguito al di fuori della testa della colonna ingrandita, l'output dei risultati non differirà da un progetto senza un'intestazione della colonna ingrandita.

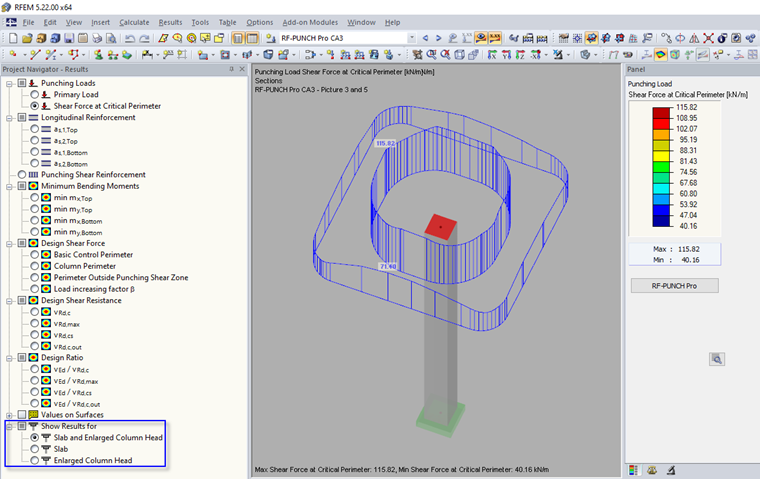

Quando si valutano graficamente i risultati del progetto, è possibile distinguere tra i risultati per la soletta e/o la testa della colonna ingrandita nel Navigatore dei risultati. La Figura 06 mostra la distribuzione delle forze di taglio nel perimetro critico per "Piastra e testa della colonna ingrandita".

Note sulla modellazione

La testa della colonna ingrandita considerata in RF-PUNCH Pro non deve essere considerata per la modellazione nel modello RFEM. Nel modello RFEM, il "caso standard" della soletta è rappresentato senza considerare un rinforzo. Il modulo determina lo spessore della testa della colonna ingrandita dallo spessore della superficie collegata ai nodi e lo spessore immesso della testa della colonna allargata hH.

A causa di questa procedura, la testa della colonna allargata non ha influenza sulla rigidezza o sui risultati della determinazione delle forze interne in RFEM. Anche il peso proprio aggiuntivo della testa della colonna ingrandita viene trascurato con questa opzione.

La selezione della testa della colonna ingrandita nella finestra di dialogo di input 1.5 è possibile solo quando si collega una singola colonna a una superficie.
