En muchos casos, la longitud eficaz se puede tomar como la mitad de la longitud de la barra (0,5L) tanto para arriostramientos en el plano como fuera del plano de arriostramientos de compresión cargados concéntricamente en pórticos arriostrados en X, como se indica en el Apéndice 7 de AISC 360 -16. Las riostras deben tener secciones idénticas con fuerzas de compresión y tracción similares y están unidas en el punto medio [1].
Además, AISC permite que la longitud eficaz se tome como la mitad de la longitud de la barra cuando no se espera que las barras sufran grandes deformaciones inelásticas cíclicas y el coeficiente de modificación de la respuesta sísmica, R, es igual a 3 o menos [2].
Es posible que se requieran longitudes no arriostradas más grandes para pandeo fuera del plano para pórticos arriostrados en X con fuerzas de arriostramiento desequilibradas, especialmente aquellas con conexiones continuas en el punto medio [1]. El uso de la mitad de la longitud de la barra también puede ser inadecuado cuando se considera el arriostramiento en un sistema resistente a fuerzas sísmicas (SFRS) que se espera que sufra grandes deformaciones inelásticas cíclicas. Como ejemplo, los arriostramientos en X como parte de pórticos especialmente arriostrados concéntricamente (SCBF) deberían usar la longitud total de la barra [2].
Ejemplo
El ejemplo en este artículo asume que la longitud eficaz de los arriostramientos de acero en X se puede tomar como la mitad de la longitud de la barra. Se presentan dos opciones para definir la longitud eficaz para la comparación.

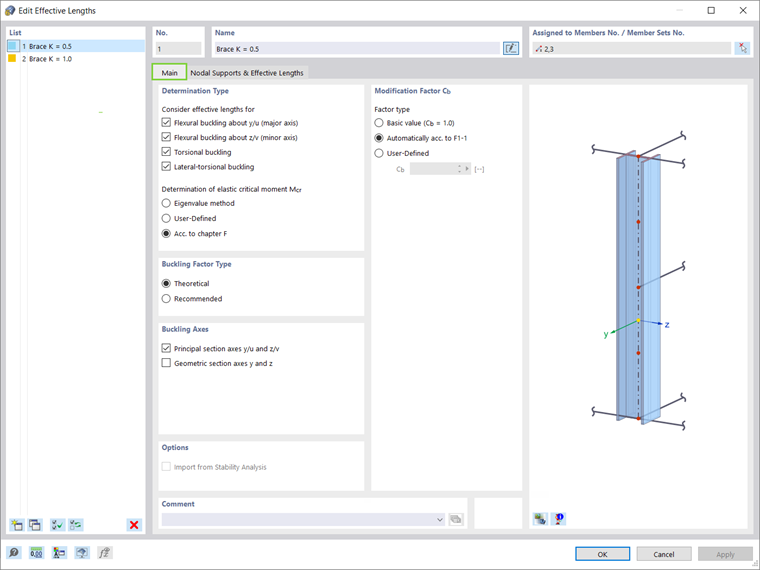

En la pestaña Principal del cuadro de diálogo Longitudes eficaces, el usuario puede seleccionar las comprobaciones de pandeo necesarias y otros factores relevantes (figura 1).
En la pestaña Apoyos en nudos y longitudes eficaces, se pueden ajustar los factores de longitud eficaz, K.

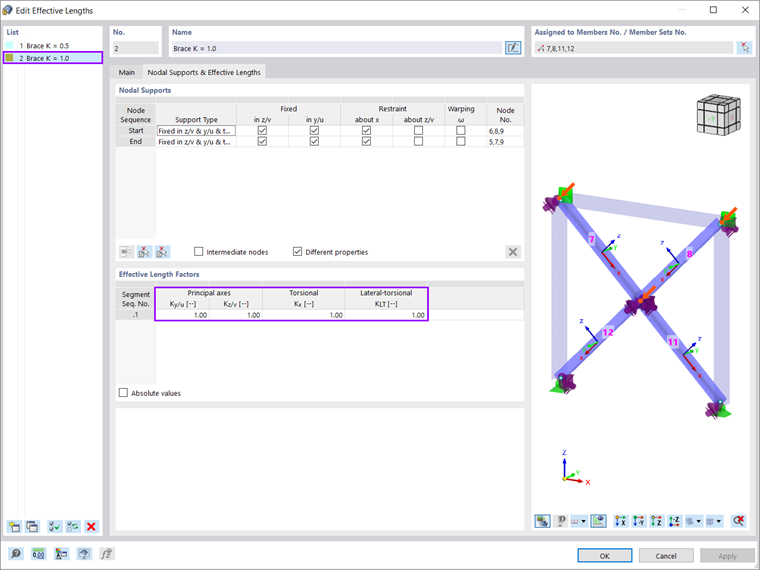

La primera opción es mantener los tirantes en X a lo largo de toda su longitud (imagen 2). Aquí se debe usar la opción Factores de longitud eficaz, ya que no existe el nudo central para asignar el apoyo en nudo. El factor de longitud eficaz, K, se establece en 0,5 para considerar la mitad de la longitud de la barra. El factor k utilizado aquí es irrelevante para la condición del extremo de la barra.
La segunda opción es dividir físicamente las barras en dos partes y conectar las cuatro barras con un nudo estándar en la intersección (Imagen 3). Agregar un nudo en la barra no funciona, ya que solo se puede asociar con una de las barras de la riostra en X.

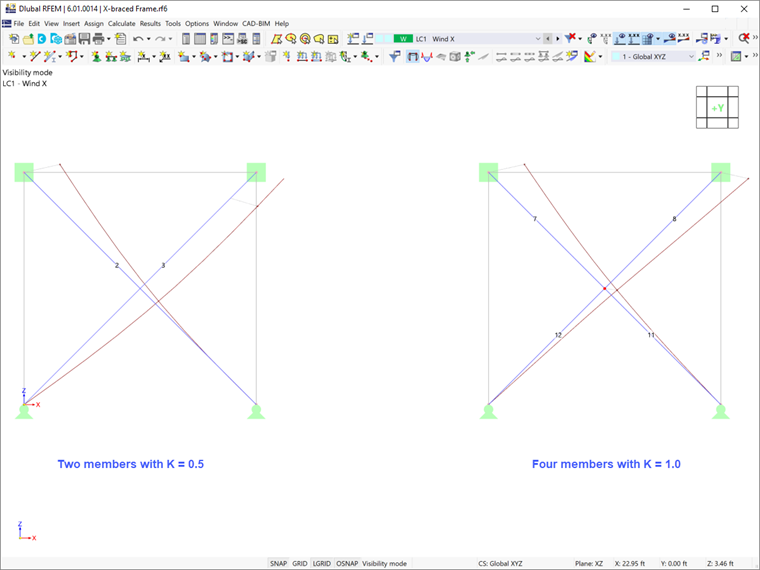

Los resultados generales y las razones de comprobación del diseño son comparables entre los dos enfoques. Las formas desviadas que se muestran a continuación se ven ligeramente diferentes y la forma desviada real puede estar en algún punto intermedio. Es posible que se prefiera la primera opción para mantener bajo el número total de barras y evitar la carga compartida entre las riostras conectadas.
