Ventajas de la interfaz de Grasshopper
Grasshopper ofrece un entorno adecuado para el desarrollo del primer concepto de diseño. A través del entorno de scripting visual, el diseño de modelos paramétricos es viable incluso para usuarios sin conocimientos de programación. La visibilidad directa de la geometría del modelo paramétrico también facilita la evaluación y el desarrollo interdisciplinario del diseño. Gracias a la parametrización de la geometría, los cambios y evaluaciones de variantes se pueden implementar con poco esfuerzo.
Con la ayuda del complemento de Dlubal para Grasshopper, el modelo de diseño en el entorno de Grasshopper se puede ampliar con un modelo de análisis. Así se utiliza la parametrización ya existente para el modelo estructural en RFEM 6. Esta conexión permite considerar aspectos estáticos ya en la fase temprana del diseño y derivar directamente el cálculo y el diseño estructural para diferentes variantes de modelo.

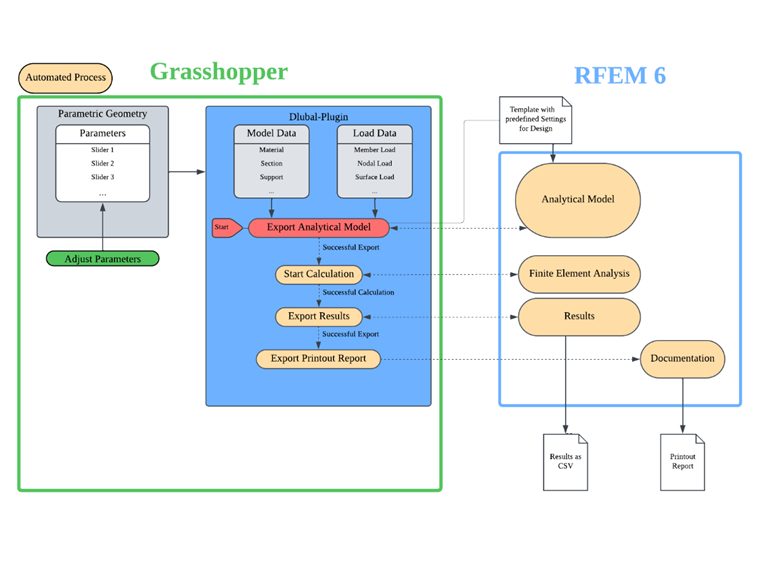

La siguiente representación pretende mostrar un posible flujo de trabajo entre RFEM 6 y Grasshopper.
A continuación se aborda con más detalle la implementación de las distintas áreas del flujo de trabajo.

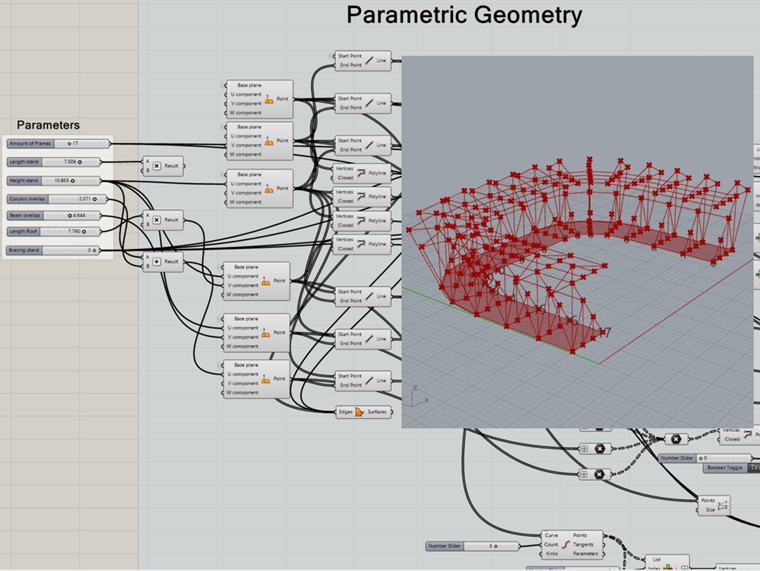

Geometría paramétrica
La geometría se genera mediante componentes de Grasshopper o puede servir de base un modelo ya existente. En este caso, las líneas y superficies se utilizan como entrada de geometría para los componentes del complemento de Dlubal.

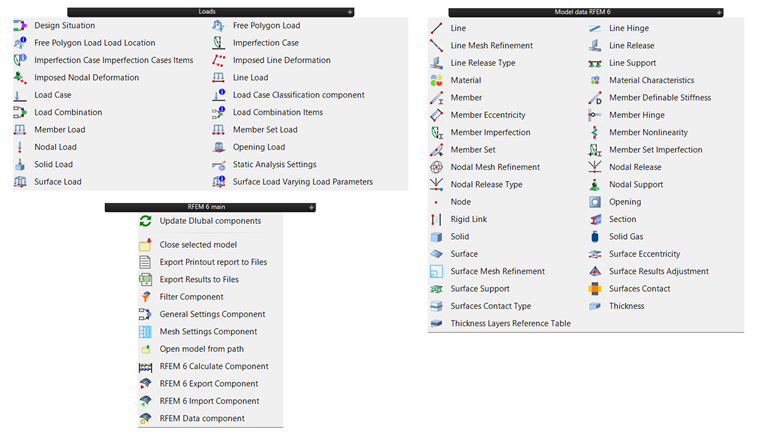

Complemento de Dlubal
Los datos de modelo y carga específicos de Dlubal se pueden definir a través de varios componentes y conectar con la geometría paramétrica de Grasshopper. De esta manera, el modelo de diseño se amplía con un modelo de análisis. La estructura de los componentes sigue la lógica de definición de RFEM 6. Por ejemplo, la definición de un esbelto requiere un perfil y un material.
Datos del modelo
Con los datos del modelo se añaden a la geometría definida paramétricamente propiedades para un modelo de análisis (por ejemplo, material, secciones transversales, barras, articulaciones, apoyos, excentricidades, etc.).

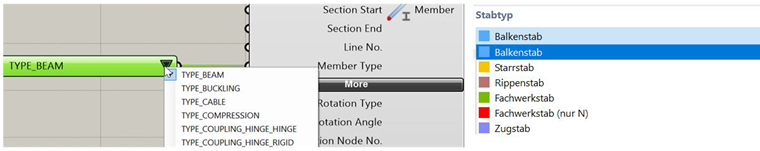

Las propiedades que se seleccionan de una lista en RFEM también se pueden seleccionar en Grasshopper a través de listas de valores.

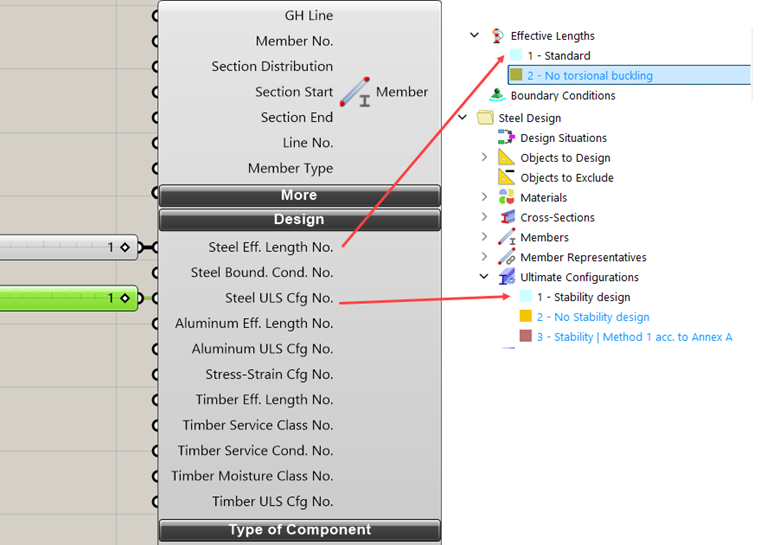

Propiedades de diseño
La definición de las propiedades de diseño se realiza en Grasshopper solo mediante los números de índice de las propiedades de diseño. Para ello, la información sobre, por ejemplo, longitudes de pandeo, condiciones de contorno y configuración de capacidad de carga se predefine en una plantilla de RFEM y se controla desde Grasshopper. La creación de una plantilla se explica en la sección Plantilla para RFEM.

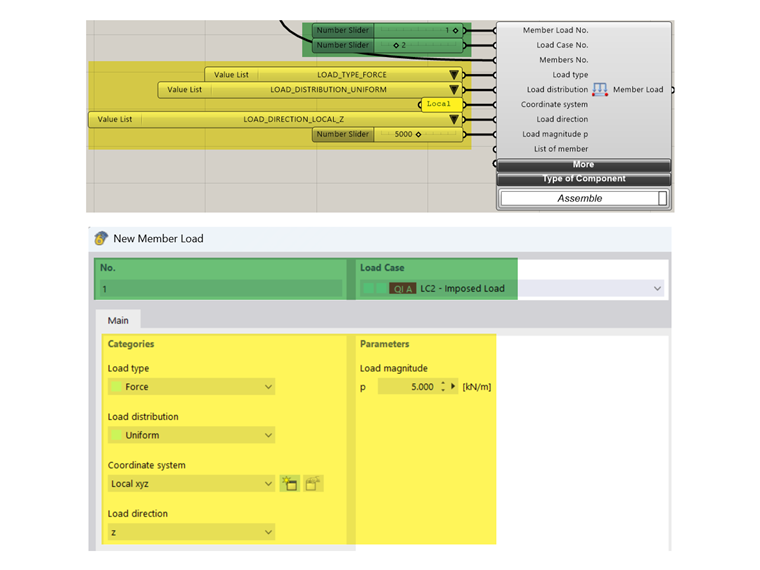

Datos de carga
Con los datos de carga se puede establecer la combinatoria (por ejemplo, casos de carga, situación de diseño, combinación de cargas) así como la carga (por ejemplo, cargas sobre nudos, líneas, barras, conjuntos de barras, superficies y volúmenes).
Para definir una carga, siempre se requiere un caso de carga en RFEM. Para la definición de un caso de carga, se deben generar configuraciones de análisis estático y se debe especificar una categoría de acción para la clasificación de los casos de carga. Los componentes necesarios de Grasshopper están disponibles. No obstante, la clasificación completa de casos de carga y la combinatoria también se pueden predefinir en una plantilla de RFEM. En Grasshopper solo se guarda el número del caso de carga para las cargas así como los parámetros de carga relevantes.
Plantilla para RFEM 6
En una plantilla de RFEM (*.ft6 archivo) se pueden definir elementos de RFEM que también estarán disponibles en cada nuevo modelo que se cree con esta plantilla. Para ello, primero se debe crear una plantilla de modelo en RFEM:
Para el control del diseño en la plantilla, se activa el complemento necesario, se establecen normas y se definen las correspondientes propiedades de diseño que se asignan en Grasshopper mediante su número de índice.

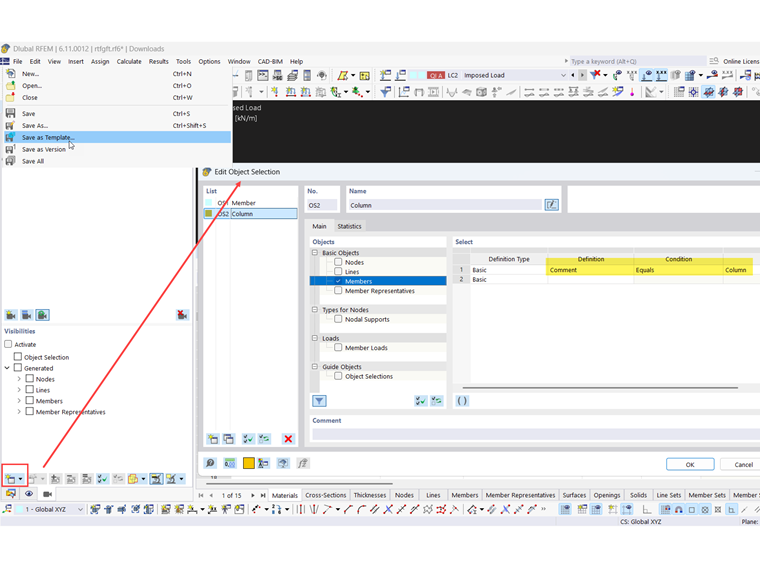

Selecciones de objetos
Las selecciones de objetos también se pueden definir en una plantilla filtrando objetos, por ejemplo, mediante un comentario. Si se añade un comentario en un componente de Dlubal, todos los objetos con ese comentario aparecerán en la selección de objetos predefinida.
Tablas de resultados
Los resultados exportados desde el componente "Export Results to Files" siempre se refieren a las tablas de resultados en RFEM 6. En el administrador de tablas de resultados, puede determinar qué resultados se exportarán con el componente.

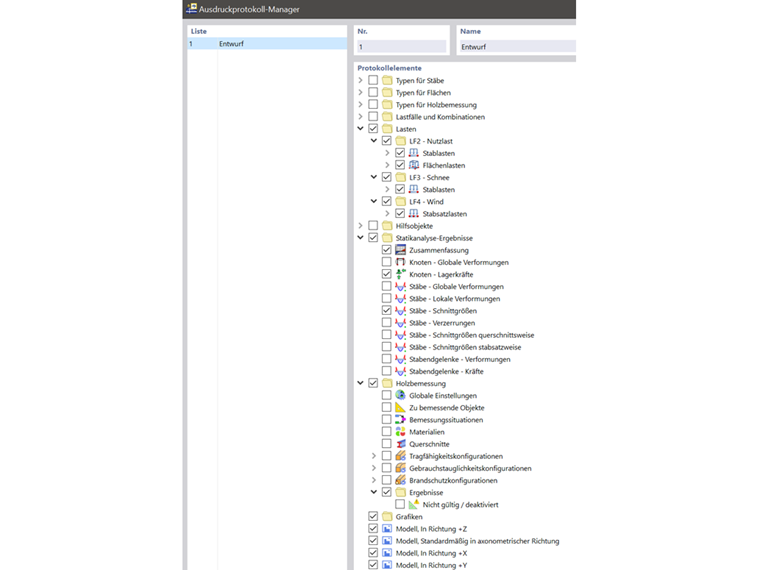

Informe de impresión
Las vistas necesarias, así como la documentación del modelo y los resultados, se pueden guardar en la plantilla mediante el administrador de informes de impresión.

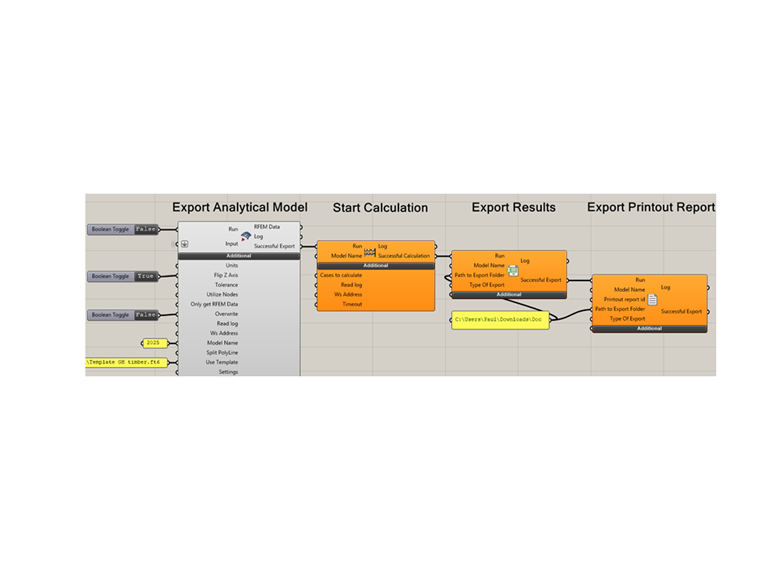

Configuraciones de exportación
Al exportar el modelo de Grasshopper a RFEM, primero se genera un archivo de modelo vacío en RFEM y los datos de Grasshopper se cargan en este modelo. Si se guarda la ruta de almacenamiento de un archivo de plantilla en el componente de exportación (Usar Plantilla), al iniciar el nuevo modelo ya se cargarán los datos del archivo de plantilla y la información importada de Grasshopper podrá referirse a ellos.
Si la exportación fue exitosa, la "Componente de Cálculo RFEM 6" iniciará automáticamente el cálculo en RFEM. Después de completarse el cálculo, los resultados predefinidos del cálculo y diseño se guardan en un archivo CSV. Tras guardar los resultados, también se guarda el informe de impresión con el componente "Export Printout report" en la ruta de almacenamiento especificada.
