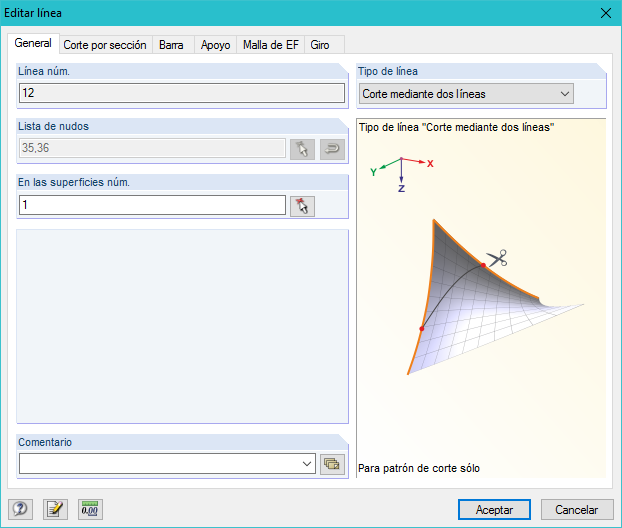

RF-CUTTING-PATTERN se activa seleccionando la opción respectiva en la pestaña de opciones en Datos generales de cualquier modelo de RFEM. Después de activar el módulo adicional, se muestra un nuevo objeto, "Patrones de corte", en Datos del modelo. Si la distribución de la superficie de la membrana para el corte en la posición básica es demasiado grande, puede dividir la superficie mediante líneas de corte (tipos de línea "Corte mediante dos líneas" o "Corte mediante sección") en las franjas parciales correspondientes.

Luego puede definir las entradas individuales para cada patrón de corte utilizando el objeto "Patrón de corte". Aquí es posible seleccionar las líneas de contorno, compensaciones y tolerancias.

Pasos de la secuencia de trabajo:

• Creación de líneas de corte
• Creación del patrón seleccionando sus líneas de contacto o usando un generador semiautomático
• Selección libre de la orientación de la urdimbre y la trama introduciendo un ángulo
• Aplicación de valores de compensación
• Definición opcional de compensaciones distintas para líneas de contorno
• Tolerancias distintas para líneas de soldadura y líneas de contorno
• Representación preliminar del patrón de corte en la ventana gráfica del lado sin iniciar el cálculo principal no lineal

• Líneas de corte planas y geodésicas
• Aplanado de partes de superficies doblemente curvadas de membranas tensadas o cojines neumáticos
• Definición de patrones de corte mediante el uso de líneas de contorno las cuales no se necesita que estén conectadas
• Aplanado sofisticado basado en la teoría de energía mínima
• Tolerancias de soldaduras y de contorno
• Compensación uniforme o lineal mediante la dirección de la urdimbre y la trama
• Posibilidad de compensaciones distintas en líneas de contorno
• Organización de datos adaptable (cualquier modificación adicional de datos de entrada se considera hasta la "soldadura" final)
• Muestra gráfica de los patrones de corte
• Información estadística sobre cada patrón de corte (anchura, longitud, tamaño)
• Opción para generar automáticamente patrones de corte a partir de celdas

Después del cálculo, aparecen las "Coordenadas de punto" en el cuadro de diálogo del patrón de corte. En esta pestaña, el resultado se muestra en forma de una tabla con coordenadas y una superficie en la ventana gráfica. La tabla de coordenadas presenta nuevas coordenadas aplanadas relativas al centro de gravedad del patrón de corte para cada nudo de la malla. Además, el patrón de corte se representa con el sistema de coordenadas en el centro de gravedad en la ventana gráfica. Al seleccionar una celda de la tabla, el nudo respectivo se muestra con una flecha en el gráfico. Además, el área del patrón de corte se muestra bajo la tabla de los nudos.

Además, para cada patrón se muestran los resultados estándares de tensión/deformación en el caso de carga de RF-CUTTING PATTERN.
Características:

• Resultados en una tabla incluyendo la información sobre el patrón de corte
• Tabla inteligente que interactúa con el gráfico
• Resultados de la geometría aplanada en un archivo DXF
• Salida de deformaciones después del aplanamiento para evaluar los patrones de corte
• Resultados de deformaciones después del aplanado para la evaluación de patrones
