RF-IMP/RSIMP | Entrada de datos

Característica del producto

RF-IMP/RSIMP evalúa la predeformación de un caso de carga, los modos de vibración de un análisis de estabilidad o de un cálculo dinámico. Debido a esta deformación inicial, es posible o bien predeformar la estructura o crear un caso de carga con las imperfecciones equivalentes para las barras.

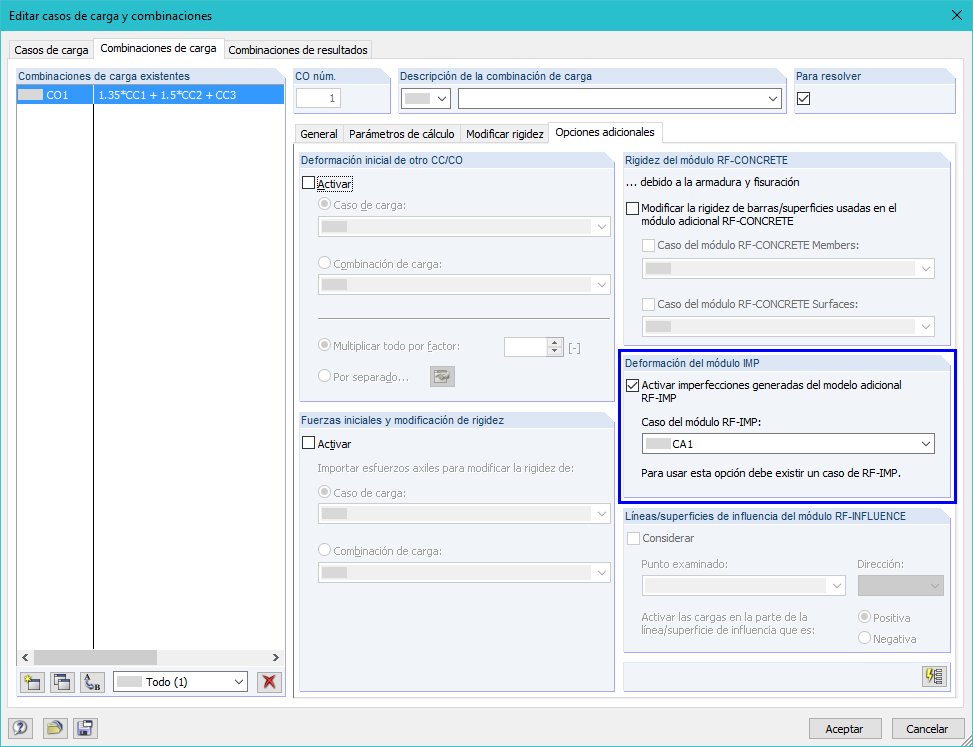

Para sistemas estructurales consistentes de elementos de sólidos o superficies (RFEM), se puede aprovechar la estructura inicial predeformada. Tan sólo se necesita especificar un valor máximo por el cual de deformación será escalada. Entonces, todos los nudos de EF o de la estructura se escalarán con respecto a la deformación inicial.

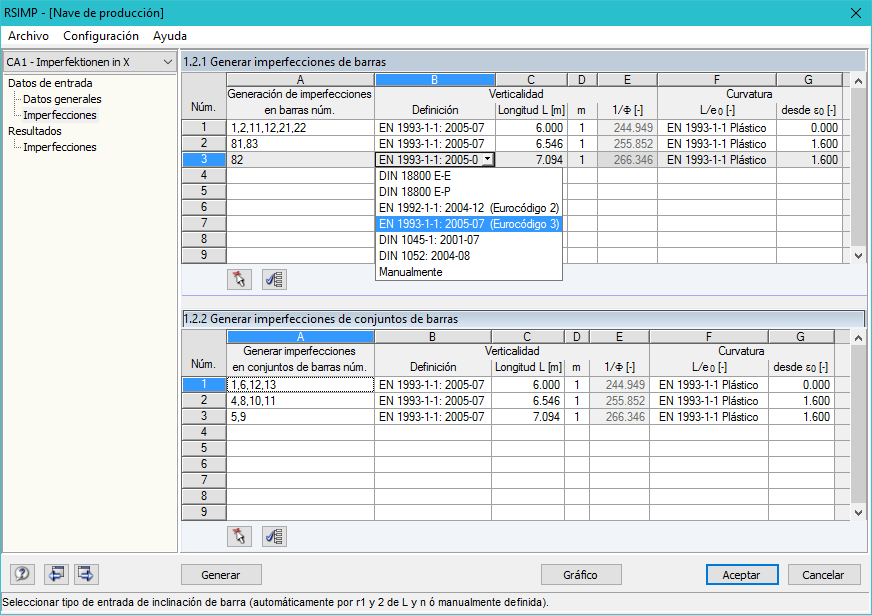

Las imperfecciones equivalentes se usan de forma especial para las estructuras aporticadas. En una ventana adicional es posible definir inclinaciones y contraflechas a las barras y conjuntos de barras. Éstas se pueden generar, o bien automáticamente de acuerdo con la normativa, o definir manualmente. Están disponibles las siguientes normas:

  • European Union EN 1992:2004
  • European Union EN 1993:2005
  • Germany DIN 18800:1990-11
  • Germany DIN 1045-1:2001-07
  • Germany DIN 1052:2004-08

Sólo se aplica la imperfección resultante de forma apropiada a la deformación inicial en la barra relevante. Además, es posible considerar los factores de reducción. De esta manera, es posible aplicar la imperfección de manera eficiente.

Contacte con nosotros

Contacte con Dlubal Software

¿Tiene preguntas o necesita asesoramiento?

Contacte con nosotros o encuentre varias soluciones sugeridas y consejos útiles en nuestra página de preguntas más frecuentes (FAQ).

+34-911-438-160

info@dlubal.com

RFEM Otros
RF-IMP 5.xx

Módulo adicional

Generación de estructuras inicialmente predeformadas e imperfecciones equivalentes para cálculos no lineales

Precio de la primera licencia
760,00 USD
