000360 5 septembre 2016 Général RF-IMP/RSIMP Analyse de stabilité

Le module additionnel évalue la pré-déformation d'un cas de charge, les modes propres d'une analyse de stabilité ou d'un calcul dynamique. Cette déformation initiale, rend possible la pré-déformation de la structure, ou la création d'un cas de charge avec les imperfections équivalentes de barre.

La structure initiale pré-déformée est notamment utile pour les structures composées de d'éléments surfaciques et solides (RFEM) et de barres. Vous n'avez qu'à préciser une valeur maximale à laquelle la déformation sera mise à l'échelle. Ensuite, tous les nœuds EF ou de la structure seront mis à l'échelle selon la déformation initiale.

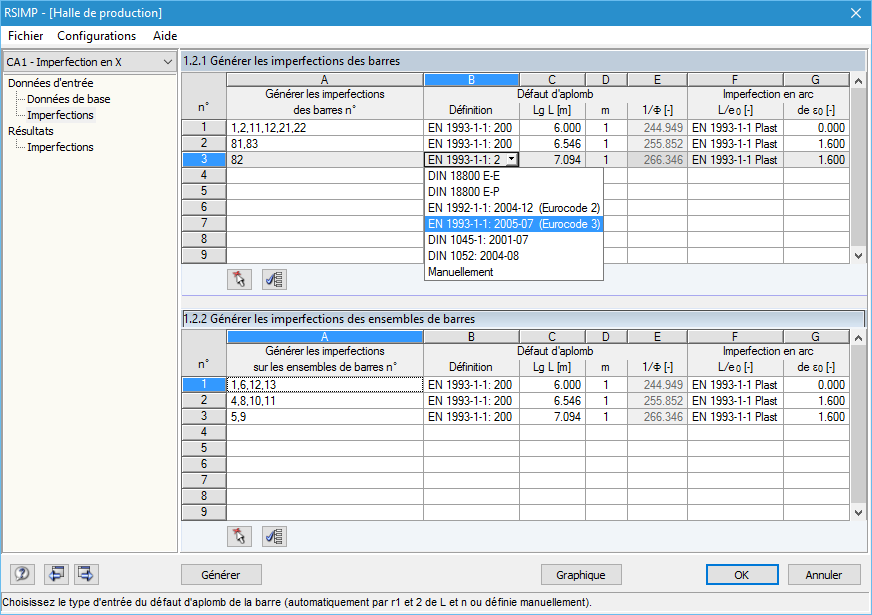

Les imperfections équivalentes sont surtout utiles pour les structures en charpente. Les inclinaisons et les contre-flèches aux barres et aux ensembles de barres peuvent être assignées dans une fenêtre supplémentaire. Elles peuvent être générées automatiquement selon les normes ou définies manuellement. Les normes suivantes peuvent être utilisées:

  •  EN 1992:2004
  •  EN 1993:2005
  •  DIN 18800:1990-11
  •  DIN 1045-1:2001-07
  •  DIN 1052:2004-08

Seule l'imperfection résultante et calculée selon la déformation initiale sur la barre relative est appliquée. En outre, vous pouvez prendre en compte les facteurs de réduction, rendant ainsi possible l'application de l'imperfection de manière efficace.
