RF-IMP/RSIMP | Wprowadzanie danych

Moduł dodatkowy ocenia deformację wstępną przypadku obciążenia oraz postacie drgań własnych dla analizy stateczności lub analizy dynamicznej. Na podstawie tego początkowego odkształcenia można przeprowadzić wstępne odkształcenie konstrukcji lub utworzyć przypadek obciążenia z równoważnymi imperfekcjami prętów.

Wstępnie odkształcony model początkowy jest przydatny zwłaszcza w przypadku konstrukcji składających się z elementów powierzchniowych i bryłowych (RFEM) oraz prętów. Należy określić tylko maksymalną wartość, do której ma zostać skalowana deformacja. Wszystkie węzły ES lub węzły modelu zostaną przeskalowane z uwzględnieniem początkowego odkształcenia.

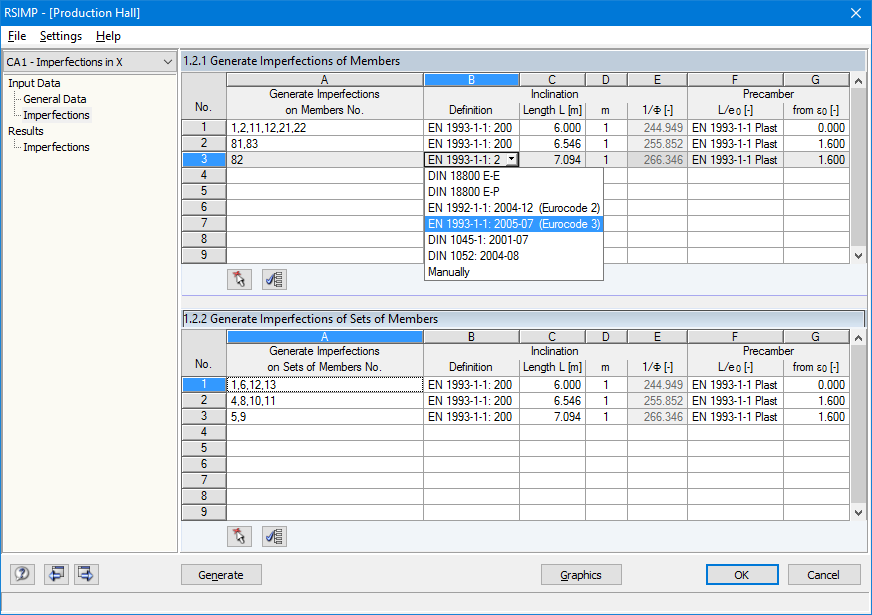

Imperfekcje zastępcze są szczególnie przydatne w przypadku konstrukcji belkowych. W dodatkowym oknie można zdefiniować przechyły i wygięcia wstępne prętów i zbiorów prętów. Mogą być generowane automatycznie, zgodnie z normami lub definiowane ręcznie. Dostępne są poniższe normy:

  • Unia Europejska | Flaga EN 1992:2004
  • Unia Europejska | Flaga EN 1993:2005
  • PD | Flaga DIN 18800:1990-11
  • PD | Flaga DIN 1045-1:2001-07
  • PD | Flaga DIN 1052:2004-08

Stosowana jest tylko imperfekcja wynikająca z początkowego odkształcenia na odpowiednim pręcie. Dodatkowo można uwzględnić współczynniki redukcyjne. W ten sposób możliwe jest efektywne zastosowanie imperfekcji.
