- Importación automática de los datos estructurales y las condiciones de contorno desde RSTAB
- Consideración opcional de los efectos de los esfuerzos de tracción
- Importación de los esfuerzos axiales desde los casos de carga de RSTAB o especificaciones definidas por el usuario para las barras
- Salida por barra de longitudes eficaces L respecto al eje débil y fuerte con los coeficientes de longitud eficaz β correspondientes
- Listado de los modos de pandeo normalizados barra por barra
- Resultados de los factores de carga crítica relacionados con el caso de pandeo para la estructura entera
- Visualización gráfica y con animaciones de los modos de pandeo en el modelo renderizado
- Identificación de las barras libres de esfuerzos de compresión
- Opción de transferencia para las longitudes de pandeo a otros módulos de análisis de RSTAB para los cálculos de las barras equivalentes conforme a la normativa
- Opción de exportación para la geometría de la forma de pandeo al módulo adicional RSIMP para la creación de imperfecciones de RSTAB
- Exportación directa de datos a MS Excel
RSBUCK | Características
¿Tiene alguna pregunta?
2024-05-23
Seminario web
2024-06-20
Seminario web
2024-10-23
Formación en línea
Base de datos de conocimientos
Duración: 00:00:26 min
Base de datos de conocimientos
Duración: 00:00:44 min
Preguntas frecuentes (FAQ)
Duración: 00:00:34 min
Preguntas frecuentes (FAQ)
Duración: 00:00:38 min
Preguntas frecuentes (FAQ)
Duración: 00:00:21 min
Base de datos de conocimientos
Duración: 00:00:53 min
Base de datos de conocimientos
Duración: 00:00:28 min
Preguntas frecuentes (FAQ)
Duración: 00:00:49 min
Preguntas frecuentes (FAQ)
Duración: 00:00:38 min
Bei der statischen Analyse stabilitätsgefährdeter Bauteile mit den Modulen RF-STABIL (für RFEM) beziehungsweise RSKNICK (für RSTAB) kann eine Aktivierung der internen Teilung von Stäben erforderlich werden.
Si una barra está apoyada lateralmente para evitar el pandeo debido a una fuerza axil de compresión, se debe asegurar que el apoyo lateral sea realmente capaz de evitar el pandeo. Por lo tanto, el objetivo de este artículo es determinar la rigidez elástica al giro ideal de un apoyo lateral utilizando el modelo de Winter.
Este artículo técnico analiza los efectos de la rigidez de las conexiones en la determinación de los esfuerzos internos, así como en el diseño de las conexiones utilizando el ejemplo de un pórtico de acero de dos pisos y dos vanos.
Con los módulos adicionales RF-STABILITY o RSBUCK para RFEM y RSTAB, es posible realizar análisis de valores propios para estructuras de barras a fin de determinar los factores de las longitudes eficaces. Los coeficientes de las longitudes eficaces se pueden usar para el cálculo de la estabilidad.
- Importación automática de los datos estructurales y las condiciones de contorno desde RSTAB
- Consideración opcional de los efectos de los esfuerzos de tracción
- Importación de los esfuerzos axiales desde los casos de carga de RSTAB o especificaciones definidas por el usuario para las barras
- Salida por barra de longitudes eficaces L respecto al eje débil y fuerte con los coeficientes de longitud eficaz β correspondientes
- Listado de los modos de pandeo normalizados barra por barra
- Resultados de los factores de carga crítica relacionados con el caso de pandeo para la estructura entera
- Visualización gráfica y con animaciones de los modos de pandeo en el modelo renderizado
- Identificación de las barras libres de esfuerzos de compresión
- Opción de transferencia para las longitudes de pandeo a otros módulos de análisis de RSTAB para los cálculos de las barras equivalentes conforme a la normativa
- Opción de exportación para la geometría de la forma de pandeo al módulo adicional RSIMP para la creación de imperfecciones de RSTAB
- Exportación directa de datos a MS Excel
RSBUCK determina los modos de pandeo más desfavorables de una estructura. Por lo general, no es posible en términos del método de cálculo excluir los valores propios más bajos del análisis y, al mismo tiempo, intentar determinar los valores propios más altos. Con RSBUCK, se pueden determinar como máximo 10 000 menores valores propios del sistema estructural.
De forma predeterminada, RSBUCK utiliza el valor medio de los esfuerzos axiles actuantes en las barras individuales para calcular los valores propios o factores de carga crítica. De forma opcional, el módulo también puede funcionar con el esfuerzo axil más desfavorable en la barra. La determinación de los modos de pandeo se realiza mediante un análisis de valores propios para la estructura entera. Para ello, el programa utiliza un solucionador de ecuaciones iterativo.
Tan sólo se tiene que especificar los siguientes valores:
- el número máximo de iteraciones
- el límite de rotura
Dado que se aproxima una solución exacta tan cerca como se desee, pero nunca se alcanza, RSBUCK finaliza el proceso de cálculo después del número especificado de pasos de iteración. En el caso de un problema de convergencia, el límite de rotura determina el momento en el que se puede considerar una solución aproximada como un resultado exacto. En caso de problemas de divergencia nunca se podrá llegar a una solución.

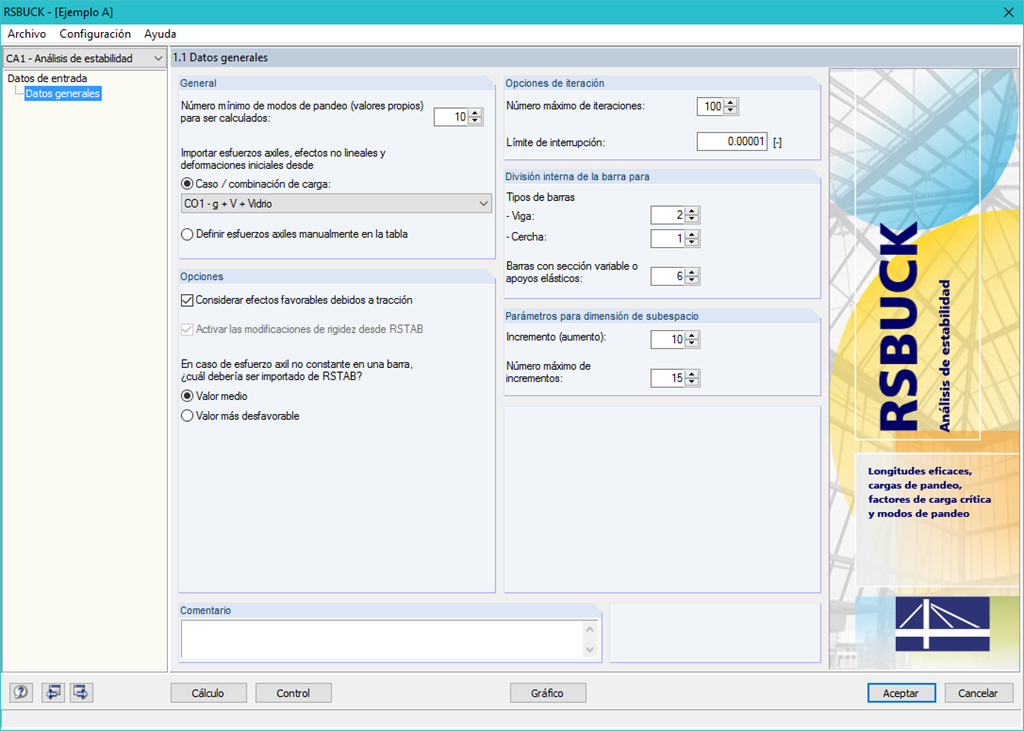

RSBUCK se distingue por un manejo sencillo, una disposición clara de los datos y una gran facilidad de uso. Con solo unos pocos clics del ratón, puede definir el número de modos de pandeo a calcular, así como el caso de carga a considerar.
Los datos estructurales y las condiciones de contorno definidas en el caso de carga seleccionado se importan automáticamente de RSTAB. De forma alternativa, es posible editar los esfuerzos axiales importados o introducir nuevos valores manualmente. También es posible crear más casos de RSBUCK para realizar varios análisis, cada uno con diferentes condiciones de contorno.
Para una representación de resultados mejor, es posible definir las unidades de forma individual en RSBUCK. En caso que en RSTAB los esfuerzos internos no estén disponibles cuando se inicie el módulo RSBUCK, el programa calcula los esfuerzos internos requeridos de forma automática antes que se determinen los valores de pandeo.
Los resultados del análisis de pandeo se muestran en tablas de resultados y gráficos claramente dispuestos. Además, debido a la integración de RSBUCK en RSTAB, es posible ajustar todos los resultados en detalle en el informe de acuerdo a las necesidades personales.
Además, puede exportar fácilmente todas las tablas de resultados a MS Excel o en un archivo CSV. Un menú especial de transferencia de datos define todas las especificaciones necesitadas para la exportación.
