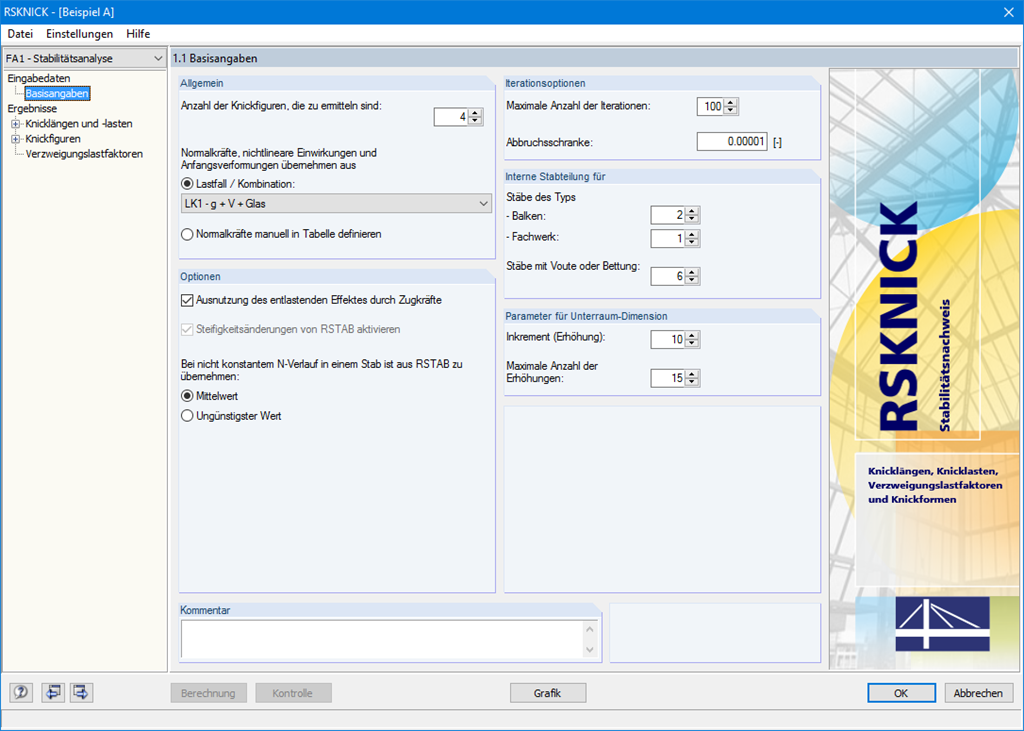

- Automatische Übernahme der Strukturdaten und Randbedingungen aus RSTAB
- Optionale Berücksichtigung der Zugkraftentlastung
- Übernahme der Normalkräfte aus RSTAB-Lastfällen oder benutzerdefinierte Stabnormalkraftvorgaben
- Stabweise Ausgabe der Knicklängen sK um die schwache und starke Achse mit zugehörigen Knicklängenbeiwerten β
- Stabweise Auflistung der normierten Knickfiguren
- Knickfallbezogene Ausgabe des Verzweigungslastfaktors für das Gesamtsystem
- Grafik und animierte Visualisierung der Knickfiguren auch am gerenderten Modell
- Ausweisung druckkraftfreier Stäbe
- Übernahmeoption der Knicklängen in andere RSTAB-Bemessungsmodule für normgebundene Ersatzstabnachweise
- Übergabemöglichkeit der Knickfigurgeometrie in Imperfektionsgenerierer RSIMP zur Erzeugung von RSTAB-Imperfektionen
- Direkter Datenexport zu MS Excel
RSKNICK | Leistungsmerkmale
