El cálculo se realiza sucesivamente para cada paso de carga. Las deformaciones permanentes (plásticas) de los pasos de carga anteriores se consideran al calcular los pasos de carga adicionales. De esta forma, también es posible realizar un cálculo con un relieve de la estructura.

Las cargas de los pasos individuales se suman (dependiendo de los signos) a lo largo del proceso de cálculo. Puede seleccionar libremente el método de análisis (estática lineal, de segundo orden, grandes deformaciones y análisis postcrítico). Además, el módulo gestiona la configuración de cálculo global.

Una vez se define el modelo entero con las cargas en RFEM, se tienen que introducir las etapas de carga y sus descripciones en la primera ventana del módulo 1.1 Datos generales.

En la ventana 1.2 Cargas, puede asignar los casos de carga o combinaciones de carga a los diferentes incrementos de carga. Además, está disponible la posibilidad de multiplicarlos por un factor de carga.

• Definición simple de incrementos de carga
• Asignación simple de casos de carga y combinaciones de carga a incrementos de carga
• Consideración de deformaciones plásticas (comportamiento de endurecimiento isótropo) de incrementos de carga anteriores

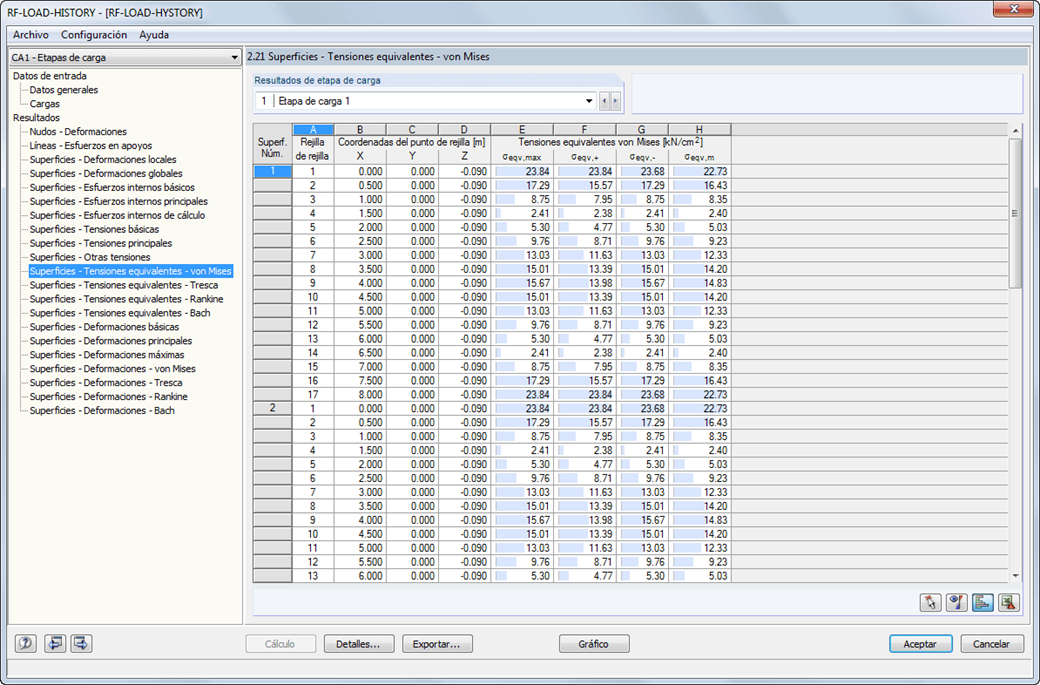

• Visualización numérica y gráfica de resultados (deformaciones, esfuerzos en apoyos, esfuerzos internos, tensiones, deformaciones, etc.) para incrementos de carga individuales
• Informe detallado que incluye documentación de resultados para todos los incrementos de carga
