RF-LOAD-HISTORY | Ergebnisse und Export

In diesem Artikel wird der Einfluss der Biegesteifigkeit von Seilen auf deren Schnittgrößen dargestellt und erläutert. Außerdem werden Hinweise gegeben, wie sich dieser Einfluss reduzieren lässt.

Die Norm ASCE 7-22 [1], Abschn. 12.9.1.6 legt fest, wann P-Delta-Effekte berücksichtigt werden sollten, wenn ein multimodales Antwortspektrenverfahren für die Erdbebenbemessung durchgeführt wird. Im NBC 2020 [2], Sent. 4.1.8.3.8.c stellt nur eine kurze Anforderung dar, dass Schwingungseffekte aufgrund der Wechselwirkung von Gewichtskräften mit der verformten Struktur berücksichtigt werden sollten. Daher kann es Situationen geben, in denen Auswirkungen nach Theorie II. Ordnung, auch P-Delta genannt, bei der Erdbebenanalyse berücksichtigt werden müssen.

Dieser Artikel führt grundlegende Konzepte der Baudynamik ein und vermittelt, wie diese bei der Erdbebenauslegung von Bauwerken eine Rolle spielen. Es wird Wert darauf gelegt, die technischen Aspekte verständlich zu erläutern, um auch Lesern ohne tiefergehendes Fachwissen einen Einblick in die Thematik zu gewähren.

Die Berechnung erfolgt sukzessive für jede Laststufe. Permanente (plastische) Verformungen vorheriger Laststufen werden bei der Berechnung weiterer Laststufen berücksichtigt. Damit lässt sich auch eine Berechnung mit Entlastung der Struktur durchführen.

Die Lasten der einzelnen Stufen werden über den gesamten Verlauf der Berechnung quasi aufaddiert (je nach Vorzeichen). Die Berechnungstheorie kann frei gewählt werden (Theorie I.-III. Ordnung und Durchschlagsproblem). Zudem lassen sich die globalen Einstellungen der Berechnung über das Modul steuern.

Nachdem das gesamte Modell und die Belastung in RFEM eingegeben wurden, werden in Maske 1.1 Basisangaben die Laststufen und deren Bezeichnungen eingegeben.

In Maske 1.2 Beanspruchungen werden den verschiedenen Laststufen die Lastfälle bzw. Lastkombinationen zugeordnet. Diese können optional mit einem Lastfaktor multipliziert werden.

• Einfache Definition von Laststufen
• Einfache Zuordnung von Lastfällen, Lastkombinationen zu den Laststufen
• Berücksichtigung von plastischen Verformungen (isotropes Verfestigungsverhalten) von vorherigen Laststufen

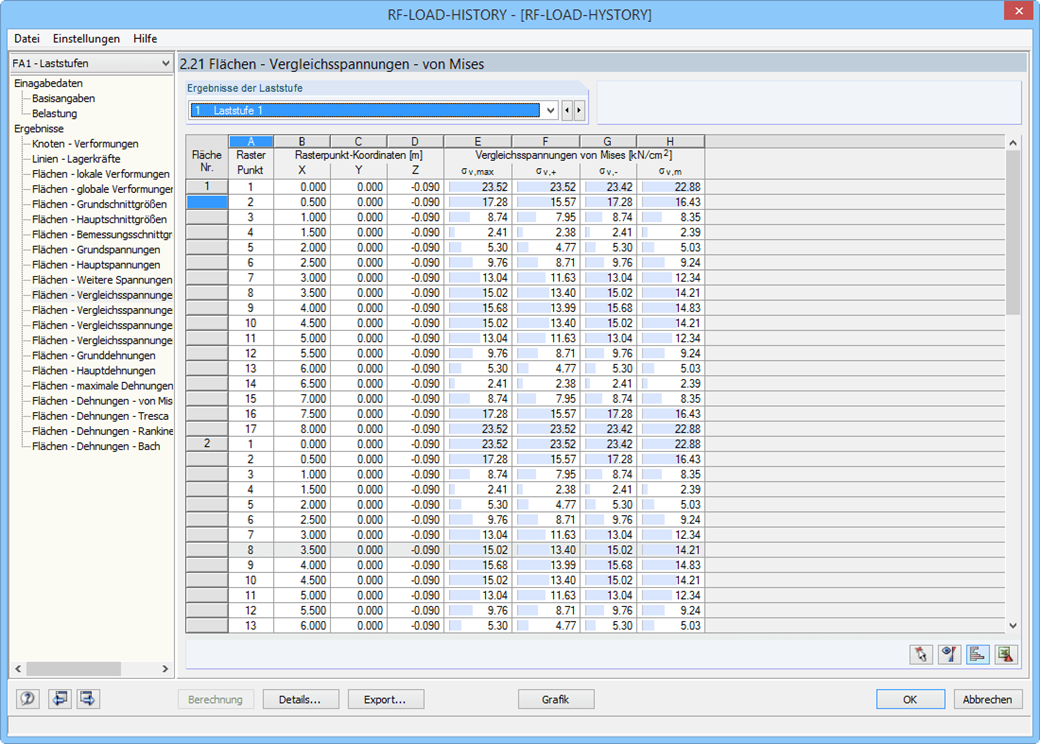

• Ergebnisdarstellung (Verformungen, Lagerkräfte, Schnittgrößen, Spannungen, Dehnungen usw.) numerisch und grafisch für die einzelnen Laststufen
• Detailliertes Ausdruckprotokoll mit Ergebnis-Dokumentation für sämtliche Laststufen
