Después de iniciar el módulo, se selecciona el primer grupo de uniones (uniones rígidas), seguidas por la categoría de la unión y su tipo (conexión de chapa frontal rígida o conexión de placa simple rígida). Los nudos para calcular se seleccionan entonces a partir del modelo de RFEM o RSTAB. RF-/JOINTS Steel - Rigid reconoce automáticamente las barras de unión y determina a partir de su ubicación si son pilares o vigas. El usuario puede intervenir aquí.
Si ciertas barras tienen que ser excluidas para el cálculo, pueden desactivarse. Las uniones estructuralmente similares se pueden diseñar de manera simultánea para varios nudos. Seleccione los casos de carga, combinaciones de carga o combinaciones de resultados determinantes para la carga. Como una alternativa, es posible introducir la sección y los datos de carga manualmente. En la última tabla de entrada de datos, la conexión se configura paso a paso.
_(2).png?mw=512&hash=85f63282422c880498170d339ba9f92367187768)
General
- Categoría conjunta de viga con pilar: posible conexión como unión de la viga al ala del pilar, así como unión del pilar al ala de la viga
- Categoría conjunta de viga con viga: diseño de juntas de viga como conexiones de chapa frontal resistentes al momento y conexión rígida de empalme
- Exportación automática del modelo y datos de carga posibles desde RFEM o RSTAB
- Tamaños de perno desde M12 hasta M36 con grados de resistencia 4.6, 4.8, 5.6, 5.8, 6.8, 8.8 y 10.9 siempre que los grados de resistencia estén disponibles en el Anejo Nacional seleccionado
- Casi cualquier distancia entre pernos y bordes (se realiza una comprobación de las distancias permitidas)
- Refuerzo de viga con cartelas o rigidizadores en las superficies superior e inferior
- Conexión de la placa frontal con y sin solapamiento
- Conexión con tensión de flexión pura, carga de esfuerzo normal puro (junta de tracción) o combinación de esfuerzo normal y flexión posible
- Cálculo de la rigidez de la conexión y comprobación de si existe una conexión articulada, semirrígida o rígida
Conexión de la placa frontal en una configuración de viga-pilar
- Las vigas o pilares conjuntos se pueden endurecer con cartelas en un lado o con refuerzos en uno o ambos lados
- Amplia gama de posibles rigidizadores de la conexión (por ejemplo, rigidizadores de alma completos o incompletos)
- Son posibles hasta diez pernos horizontales y cuatro verticales
- Objeto conectado posible como sección I constante o de sección variable

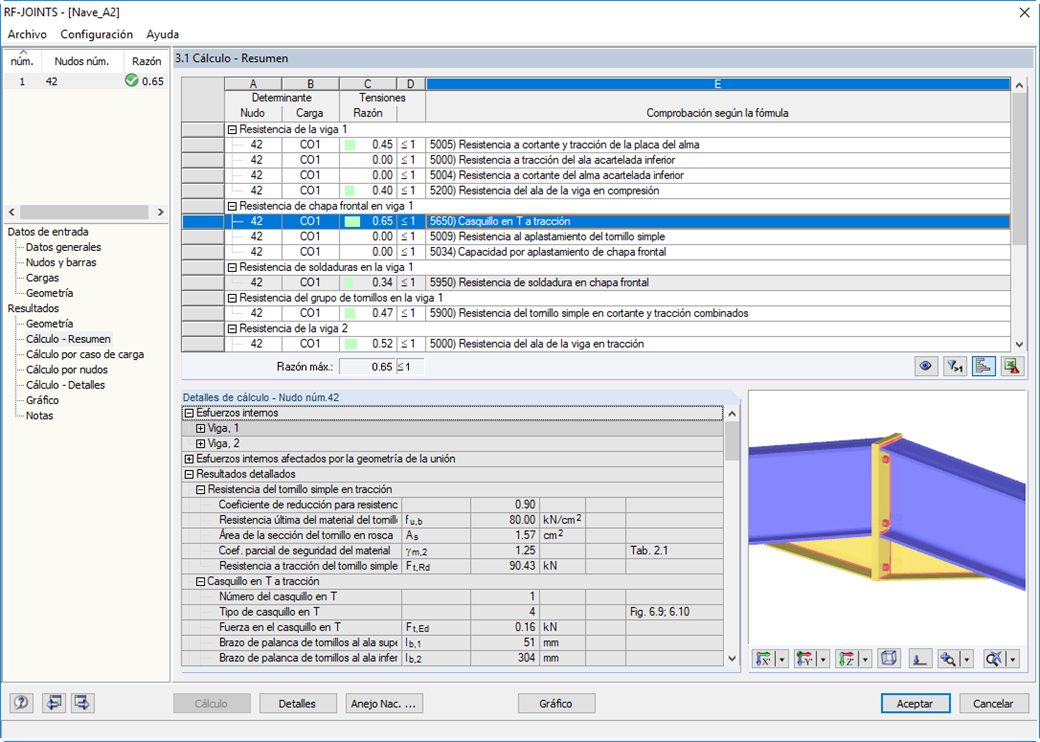

- Raz. de tens.:
- Estado límite último de la viga conectada (tal como resistencia a cortante o a tracción de la chapa en el alma)
- Estado límite último de la chapa frontal en la viga (por ejemplo, casquillo en T sometido a tensión de tracción)
- Estado límite último de las soldaduras en la chapa frontal
- Estado límite último del pilar en el área de la conexión (por ejemplo, ala del pilar sometida a flexión - casquillo en T)
- Todos los cálculos se realizan según EN 1993-1-8 y EN 1993-1-1
Unión de chapa frontal resistente a momentos
- Dos o cuatro filas de pernos verticales y hasta 10 horizontales
- Las vigas unidas se pueden rigidizar con cartelas en un lado o con rigidizadores en uno o ambos lados
- Se pueden dar los objetos conectados como secciones en I constantes o de sección variable
- Raz. de tens.:
- Estado límite último de las vigas conectadas (tal como la resistencia a cortante o a tracción de las chapas en el alma)
- Estado límite último de las chapas frontales en la viga (por ejemplo, casquillo en T sometido a tensión de tracción)
- Estado límite último de las soldaduras en las chapas frontales
- Estado límite último en los pernos en la chapa frontal (combinación de tracción y cortante)
Conexión rígida de viga con viga mediante placas simples
- Para la conexión de la chapa en el alma, es posible tener hasta 10 filas de pernos uno detrás de otro
- Para la conexión de la placa del alma, son posibles hasta diez filas de tornillos cada una en dirección vertical y horizontal
- El material de la placa puede ser distinto de una de las vigas
- Raz. de tens.:
- Estado límite último de las vigas unidas (por ejemplo, sección neta en la zona de tracción)
- Estado límite último de las chapas de apoyo (por ejemplo, sección neta sometida a tensión de tracción)
- Estado límite último de los tornillos individuales y los grupos de tornillos (por ejemplo, cálculo de la resistencia a cortante del tornillo individual)
