Wyniki

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Funkcja

28. czerwca 2018

001368

Ogólne

Konstrukcje stalowe

Eurokod 3

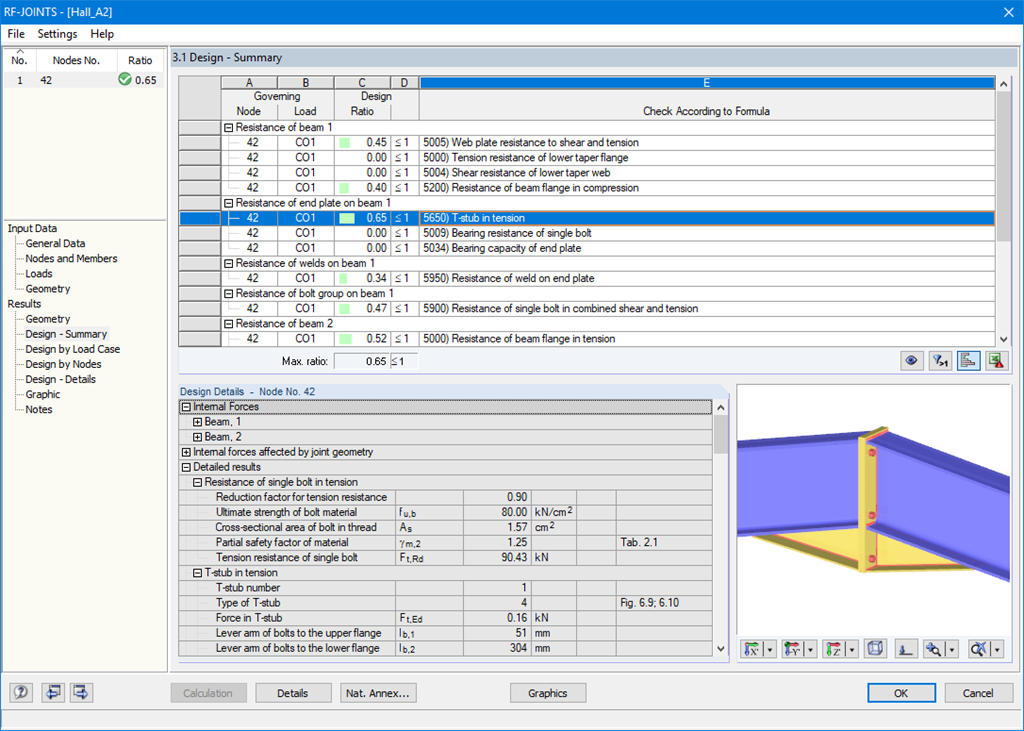

Tabele wyników zawierają szczegółowe rezultaty wszystkich obliczeń. Dodatkowo program tworzy grafikę 3D, w której można wyświetlać lub ukrywać poszczególne komponenty oraz linie wymiarowe, jak również np. dane dotyczące spoin.
Podsumowanie wyników pozwala od razu stwierdzić, czy poszczególne obliczenia powiodły się. Dodatkowo podawane są tu: numer węzła oraz miarodajny przypadek obciążenia lub miarodajna kombinacja obciążeń/wyników.

Po zaznaczeniu wybranych obliczeń wyświetlane są szczegółowe wyniki pośrednie wraz z oddziaływaniami i dodatkowymi siłami wewnętrznymi wynikającymi z geometrii połączenia. Ponadto istnieje możliwość wyświetlenia wyników według obciążeń i węzłów. Funkcja renderingu 3D umożliwia realistyczną wizualizację połączenia odwzorowanego w skali. Oprócz widoków głównych grafikę można oglądać z dowolnej perspektywy.

Grafiki wraz z wymiarami i opisami można dodać do protokołu wydruku w programie RFEM/RSTAB lub wyeksportować jako plik DXF. Protokół wydruku zawiera wszystkie dane wejściowe i wyniki przygotowane w sposób umożliwiający ich proste sprawdzenie. Wszystkie tabele można łatwo wyeksportować z poziomu modułu do aplikacji MS Excel lub do pliku CSV. Wymagane do eksportu specyfikacje definiuje się w specjalnym menu transferu.
