RF-/JOINTS Stahl - Biegesteif | Ergebnisse

Fachbeitrag zum Thema Statik und Anwendung von Dlubal Software

  • Knowledge Base

Feature

28. Juni 2018

001368

Allgemein

Stahlbau

Eurocode 3

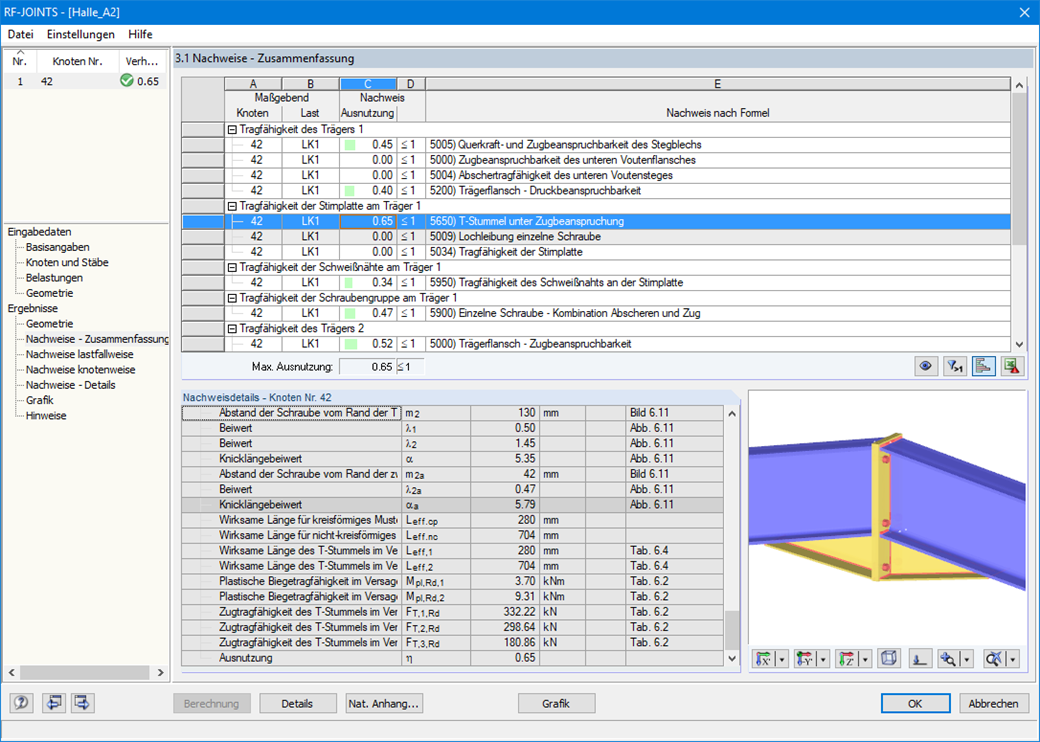

In den Ergebnismasken werden detailliert sämtliche Ergebnisse der Berechnung aufgelistet. Zudem wird eine dreidimensionale Grafik erstellt, in der einzelne Komponenten sowie Maßlinien und z. B. Schweißnahtangaben ein- und ausgeblendet werden können. In der Ergebniszusammenfassung ist sofort erkennbar, ob die einzelnen Nachweise erfüllt sind oder nicht. Zudem werden Knotennummer und maßgebender Lastfall bzw. die maßgebende Last- oder Ergebniskombination angegeben.

Bei Auswahl eines Nachweises werden detaillierte Zwischenergebnisse einschließlich der Einwirkungen und zusätzlichen Schnittgrößen aus der Anschlussgeometrie eingeblendet. Zusätzlich besteht die Möglichkeit, sich die Ergebnisse lastfallweise und knotenweise anzeigen zu lassen. Das 3D-Rendering ist eine wirklichkeitsgetreue und maßstäbliche Darstellung der Verbindung. Neben den Hauptansichten kann die Grafik aus jeder beliebigen Perspektive betrachtet werden.

Die Grafiken können einschließlich der Bemaßungen und Beschriftungen in das RFEM-/RSTAB-Ausdruckprotokoll eingebunden oder als DXF exportiert werden. In diesem werden alle Eingabedaten und Ergebnisse prüffähig ausgegeben. Sämtliche Modultabellen können problemlos nach MS-Excel oder in eine CSV-Datei exportiert werden. Ein Übergabemenü regelt hier alle notwendigen Exportangaben.
