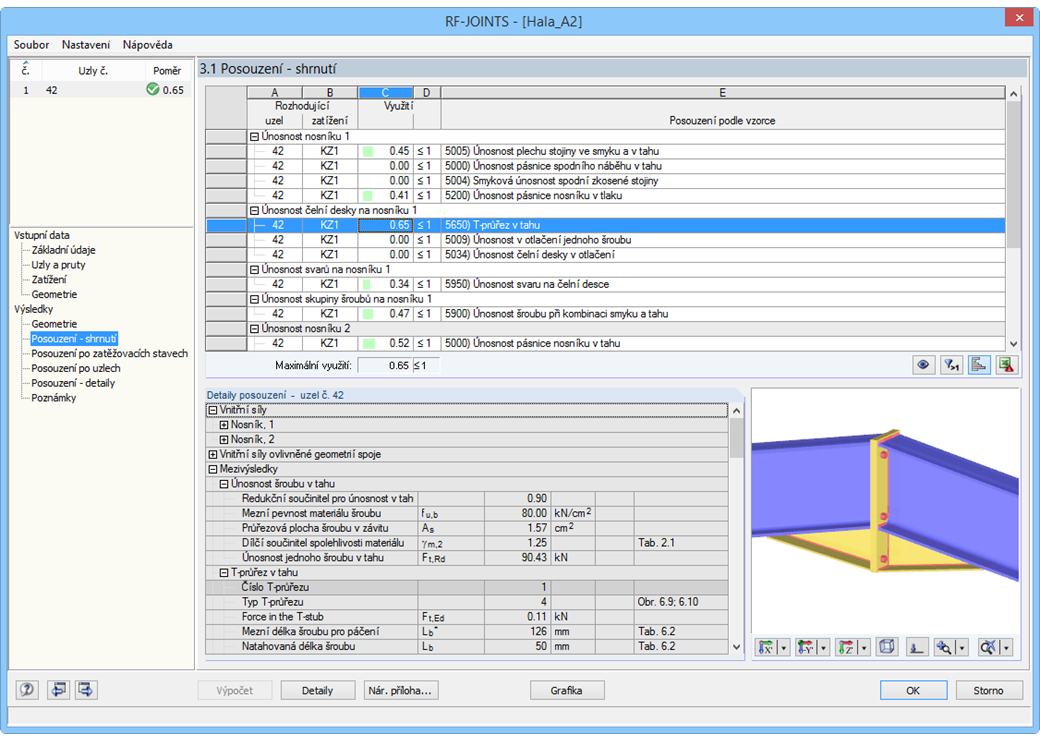

RF-/JOINTS Stahl - Biegesteif | Ergebnisse
Funkce programu
Funkce programu
Funkce programu
Po spuštění přídavného modulu je nutné zvolit skupinu spojů (tuhé spoje), následně kategorii spojů a typ spoje (tuhý spoj s čelní deskou nebo tuhý spoj s příložkami). Poté se vyberou z programu RFEM/RSTAB body pro posouzení. Přídavný modul RF-/JOINT Steel - Rigid automaticky rozpozná připojované pruty a podle jejich polohy stanoví, zda se jedná o sloupy nebo nosníky. Uživatel zde může zasáhnout.
Dle potřeby je možné některé pruty odstranit z posouzení pomocí deaktivace. Konstrukčně podobné přípoje lze navrhovat současně pro několik uzlů. Pro zatížení se vyberou zatěžovací stavy, kombinace zatížení nebo kombinace výsledků. Průřezy a zatížení lze též zadat ručně. Poslední vstupní tabulka umožňuje konfiguraci přípoje krok za krokem.
_(2).png?mw=512&hash=85f63282422c880498170d339ba9f92367187768)
Obecné
- Kategorie spoje Nosník na sloup: možnost připojení nosníku na pásnici sloupu i připojení sloupu k pásnici nosníku
- Kategorie spoje Nosník na nosník: návrh přípoje nosníku jako spoje s čelními deskami přenášející momenty v obou směrech a tuhý spoj s příložkami
- Automatický export modelu a údajů o zatížení z programu RFEM nebo RSTAB
- Velikosti šroubů od M12 do M36 s pevnostními stupni 4.6, 4.8, 5.6, 5.8, 6.8, 8.8 a 10.9, pokud jsou ve vybrané národní příloze k dispozici stupně pevnosti
- Libovolná rozteč otvorů pro šrouby a vzdálenosti od okraje (kontrola povolených vzdáleností)
- Zesílení nosníku s náběhy nebo výztuhami na horní a dolní ploše
- Připojení čelní deskou s přesahy nebo bez nich
- Spojení s čistě ohybovým namáháním, čistě normálovou silou (tahový spoj) nebo kombinací normálové síly a ohybu je možné
- Výpočet tuhostí spojů a kontrola, zda existuje kloubový, polotuhý nebo tuhý spoj
Přípoj s čelní deskou pro spoj Nosník na sloup
- Spojované nosníky nebo sloupy mohou být vyztuženy jednostrannými náběhy nebo oboustrannými výztuhami
- Široká škála možných výztuh přípoje (například kompletní nebo neúplné výztuhy stojiny)
- Až deset vodorovných a čtyři vertikální řady šroubů
- Připojený objekt může být I-profil s konstantním nebo proměnným průřezem
- Posouzení:
- Mezní stav únosnosti připojeného nosníku (například smyková nebo tahová únosnost stojiny)
- Mezní stav únosnosti čelní desky na nosníku (např. T-profil při namáhání v tahu)
- Mezní stav únosnosti svarů na čelní desce
- Mezní stav únosnosti sloupu v oblasti spoje (např. ohybová pásnice sloupu - T-profil)
- Všechna posouzení jsou v souladu s ČSN EN 1993-1-8 a ČSN EN 1993-1-1;
Přípoj s momentově tuhou čelní deskou
- Dvě nebo čtyři svislé a až 10 vodorovných řad šroubů
- Nosníky mohou být zesíleny jednostranným náběhem nebo výztuhami na jedné či obou stranách
- Připojené objekty mohou být I-průřezy s konstantním nebo proměnným profilem
- Posouzení:
- Mezní stav únosnosti připojených nosníků (například smyková nebo tahová únosnost stojiny)
- Mezní stav únosnosti čelních desek na nosníku (např. T-profil při namáhání v tahu)
- Mezní stav únosnosti svarů na čelní desce
- Mezní stav únosnosti šroubů v čelní desce (kombinace napětí a smyku)
Tuhý přípoj s příložkami
- Pro připojení příložky na přírubu lze použít až deset řad šroubů za sebou
- Pro připojení příložky na stojinu lze použít až deset řad šroubů ve svislém a vodorovném směru
- Materiál příložky může být odlišný od materiálu nosníků
- Posouzení:
- Mezní stav únosnosti nosníků přípoje (např. oslabený průřez v tažené oblasti)
- Mezní stav únosnosti příložek (např. oslabený průřez při namáhání v tahu)
- Mezní stav únosnosti jednotlivých šroubů a skupin šroubů (např. posouzení smykové únosnosti jednotlivého šroubu)
