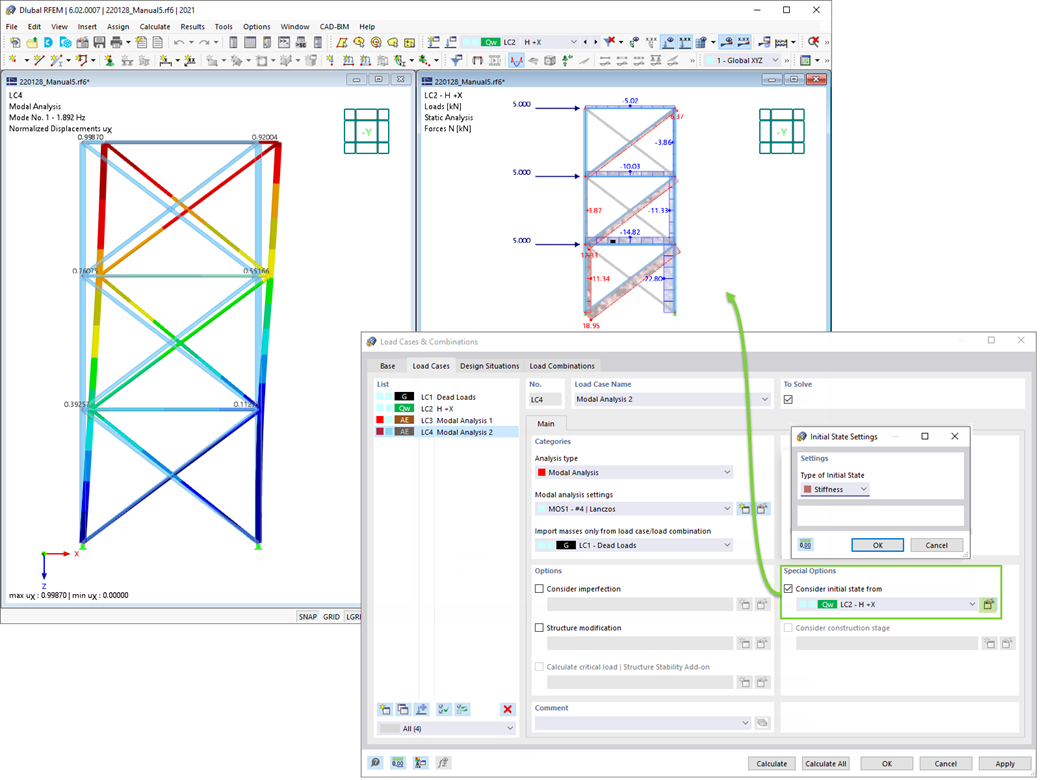

Al definir los datos de entrada para el caso de carga del análisis modal, puede considerar un caso de carga cuyas rigideces representan la posición inicial para el análisis modal. ¿Cómo se hace? Como se muestra en la imagen, seleccione la opción "Considerar el estado inicial desde". Ahora, abra el cuadro de diálogo "Configuración del estado inicial" y defina el tipo Rigidez como el estado inicial. En este caso de carga, a partir del cual se tiene en cuenta el estado inicial, puede considerar la rigidez del sistema estructural cuando fallan las barras traccionadas. El propósito de todo esto: La rigidez de este caso de carga se considera en el análisis modal. De este modo, se obtiene un sistema claramente flexible.
análisis modal | Importación de estados iniciales
