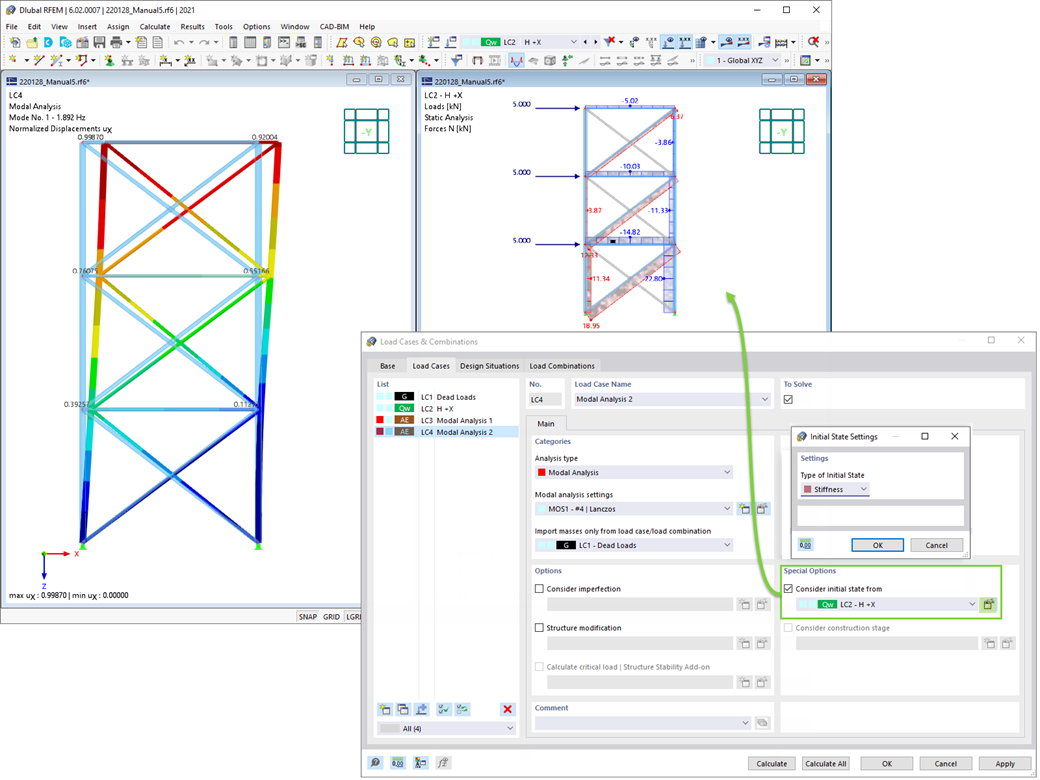

Při zadávání vstupních údajů pro zatěžovací stav typu modální analýza lze zohlednit zatěžovací stav, jehož tuhosti představují výchozí polohu pro modální analýzu. Jak to uděláte? Vyberte, jako na obrázku, možnost 'Uvážit počáteční stav z...'. Otevřete dialog 'Nastavení pro počáteční stav' a vybereme Tuhost jako typ počátečního stavu. V tomto zatěžovacím stavu, od kterého se bere počáteční stav, můžete zohlednit tuhost konstrukce s neúčinnými tahovými pruty. Cíl toho všeho: tuhost z tohoto zatěžovacího stavu se zohlední při modální analýze. To vám dává jednoznačně flexibilnější systém.
Modální analýza | Import počátečních stavů
