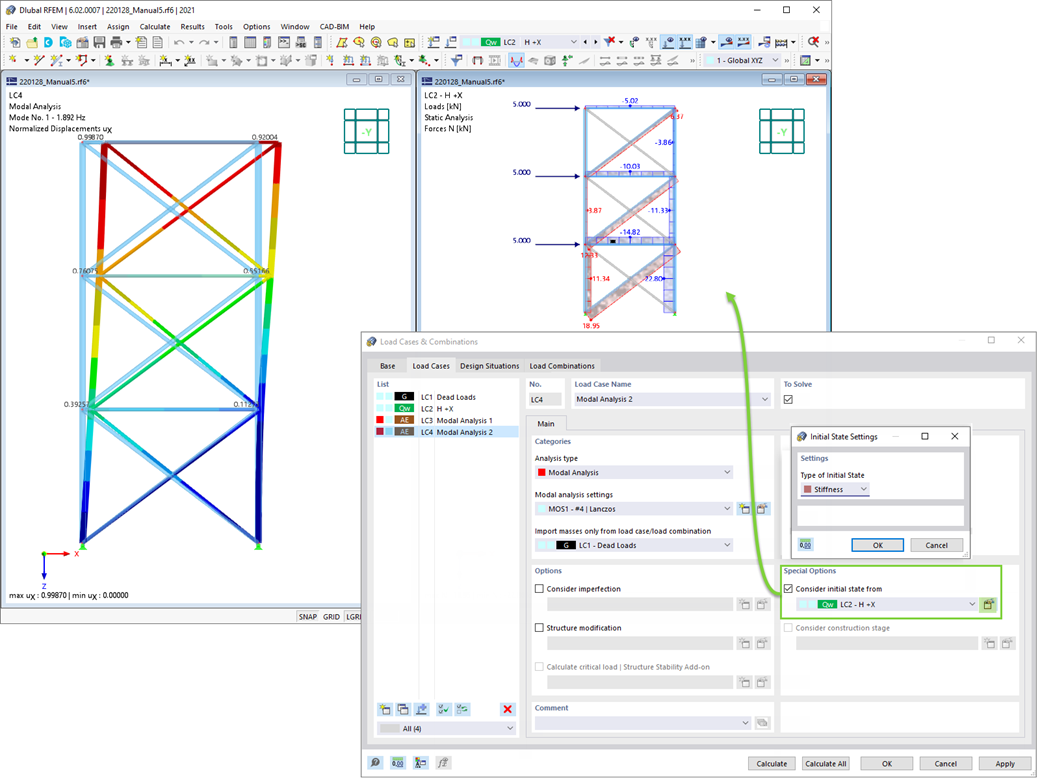

Während Sie die Eingabedaten für den Lastfall Modalanalyse definieren, können Sie einen Lastfall berücksichtigen, dessen Steifigkeiten die Ausgangslage für die Modalanalyse sind. Wie Sie das erreichen? Wählen Sie, wie im Bild, die dort gezeigte Option 'Anfangszustand berücksichtigen aus'. Öffnen Sie nun den Dialog 'Anfangszustands-Einstellungen' und definieren als Anfangszustand den Typ Steifigkeit. In diesem Lastfall, ab dem der Anfangszustand betrachtet wird, können Sie die Steifigkeit des Systems nun beim Ausfall von Zugstäben berücksichtigen. Das Ziel des Ganzen: Die Steifigkeit aus diesem Lastfall wird in der Modalanalyse berücksichtigt. So erhalten Sie ein eindeutig flexibleres System.
Modalanalyse | Anfangszustände importieren
