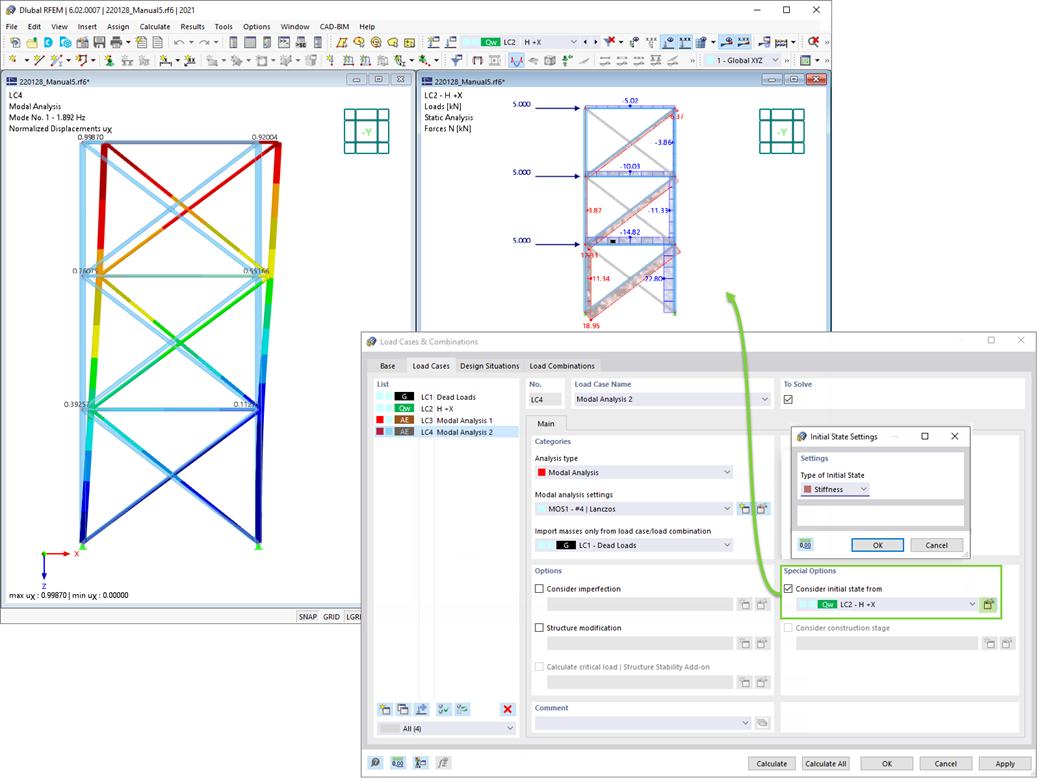

Quando si definiscono i dati di input per il caso di carico dell'analisi modale, è possibile considerare un caso di carico le cui rigidezze rappresentano la posizione iniziale per l'analisi modale. Come si fa? Come mostrato nell'immagine, seleziona l'opzione "Considera stato iniziale da". Ora, apri la finestra di dialogo "Impostazioni stato iniziale" e definisci il tipo Rigidezza come stato iniziale. In questo caso di carico, a partire dal quale è lo stato iniziale preso in considerazione, è possibile considerare la rigidezza del sistema strutturale quando le aste tese si rompono. Lo scopo di tutto questo: La rigidezza da questo caso di carico è considerata nell'analisi modale. In questo modo, si ottiene un sistema chiaramente flessibile.
Analisi modale | Importazione degli stati iniziali
Hai già scoperto l'output tabellare e grafico delle masse nei punti della mesh? A destra, questo è anche uno dei risultati dell'analisi modale in RFEM 6. In questo modo, è possibile controllare le masse importate che dipendono da varie impostazioni dell'analisi modale. Possono essere visualizzati nella scheda Masse nei punti della mesh della tabella dei risultati. La tabella fornisce una panoramica dei seguenti risultati: Massa - Direzione di traslazione (mX, mY, mZ ), Massa - Direzione di rotazione (mφX, mφY, mφZ ) e Somma delle masse. Sarebbe meglio per te avere una valutazione grafica il più rapidamente possibile? Quindi è anche possibile visualizzare graficamente le masse nei punti della mesh.
Come'hai già appreso, i risultati di un caso di carico dell'analisi modale vengono visualizzati nel programma dopo un calcolo riuscito. È quindi possibile vedere immediatamente la prima forma modale graficamente o come animazione. È anche possibile regolare facilmente la rappresentazione della normalizzazione della forma modale. Fallo direttamente nel navigatore Risultati, dove hai una delle quattro opzioni per la visualizzazione delle forme modali disponibili per la selezione:
- Ridimensionamento del valore del vettore della forma modale uj a 1 (considera solo le componenti di traslazione)
- Selezionando la componente traslazionale massima dell'autovettore e impostandola a 1
- Considerando l'intero autovettore (comprese le componenti di rotazione), selezionando il massimo e impostandolo a 1
- Impostazione della massa modale mi per ciascuna forma modale a 1 kg
È possibile trovare una spiegazione dettagliata della normalizzazione della forma modale nel Manuale online .
Vuoi considerare altri carichi come masse oltre ai carichi statici? Il programma lo consente per carichi dei nodi, delle aste, delle linee e delle superfici. Per questo, è necessario selezionare il tipo di carico di massa quando si definisce il carico di interesse. Definire una massa o i componenti di massa nelle direzioni X, Y e Z per tali carichi. Per le masse nodali, hai un'opzione aggiuntiva per specificare anche i momenti di inerzia X, Y e Z al fine di modellare punti di massa più complessi.
Spesso è necessario trascurare le masse. Questo è particolarmente vero quando si desidera utilizzare l'output dell'analisi modale per l'analisi sismica. Per questo, per il calcolo è necessario il 90% della massa modale efficace in ciascuna direzione. Quindi è possibile trascurare la massa in tutti i vincoli fissi dei nodi e delle linee. Il programma disattiva automaticamente le masse associate.
È anche possibile selezionare manualmente gli oggetti le cui masse devono essere trascurate per l'analisi modale. Abbiamo mostrato quest'ultimo nell'immagine per una migliore visualizzazione. Viene effettuata una selezione definita dall'utente e gli oggetti con le loro componenti di massa associate vengono selezionati per trascurare le masse.
