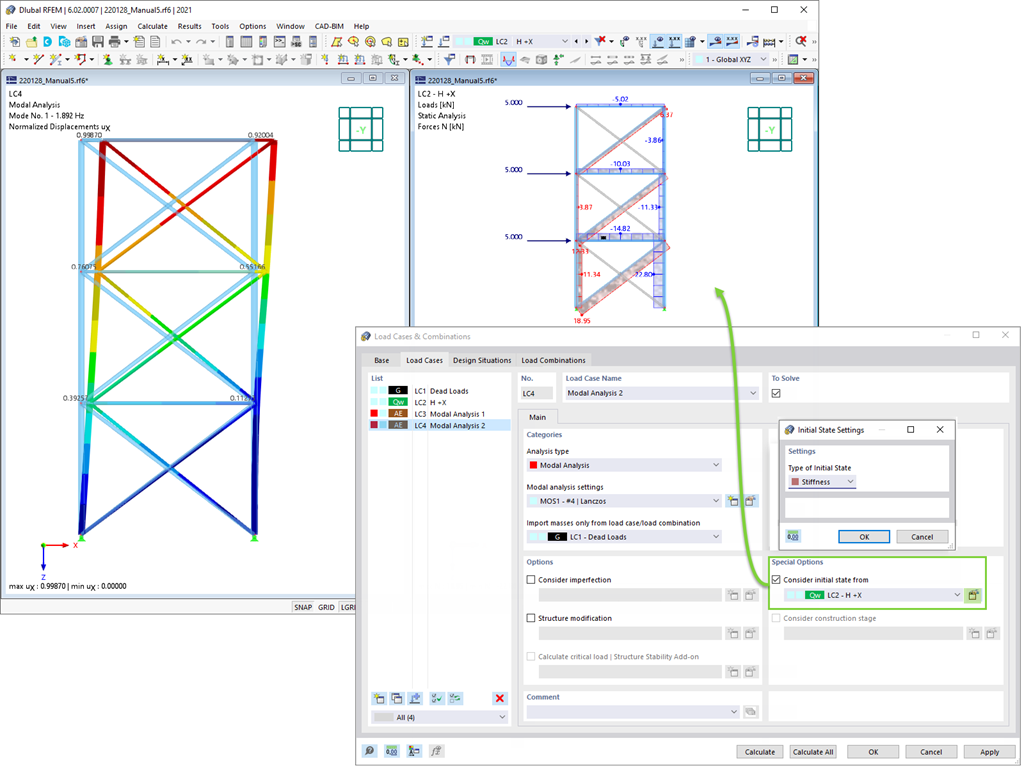

Podczas definiowania danych wejściowych dla przypadku obciążenia analizy modalnej można uwzględnić przypadek obciążenia, którego sztywności reprezentują początkową pozycję analizy modalnej. Jak to zrobić? Jak pokazano na rysunku, należy wybrać opcję "Uwzględnij stan początkowy z". Teraz otwórz okno dialogowe "Ustawienia stanu początkowego" i zdefiniuj typ Sztywność jako stan początkowy. W tym przypadku obciążenia, który jest stanem początkowym branym pod uwagę, można uwzględnić sztywność układu konstrukcyjnego, gdy pręty rozciągane ulegają uszkodzeniu. Celem tego wszystkiego: Sztywność z tego przypadku obciążenia jest uwzględniana w analizie modalnej. W ten sposób uzyskuje się wyraźnie elastyczny system.
Analiza modalna | Importowanie stanów początkowych
Czy mają Państwo jakieś pytania?
Długość: 00:01:27 min
Długość: 00:49:15 min
Baza informacji
Długość: 00:01:03 min
Funkcja produktu
Długość: 00:00:33 min
Funkcja produktu
Długość: 00:00:41 min
Funkcja produktu
Długość: 00:00:45 min
Długość: 00:00:00 min
Długość: 01:02:00 min
Długość: 02:55:37 min
Aby ocenić, czy w analizie dynamicznej konieczne jest również uwzględnienie analizy drugiego rzędu, w normie EN 1998‑1, sekcje 2.2.2 i 4.4.2.2 podano współczynnik wrażliwości międzypiętrowych ślizgów θ. Można ją obliczyć i przeanalizować w programach RFEM 6 i RSTAB 9.
Współczynnik θ jest obliczany w następujący sposób: }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$
Współczynnik θ jest obliczany w następujący sposób: }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$
Zgodnie z normami EN 1998-1 sekcje 2.2.2 i 4.4.2.2 do obliczeń stanu granicznego nośności należy przeprowadzić obliczenia z uwzględnieniem teorii drugiego rzędu (efekt P-Δ). Efekt ten nie musi być uwzględniany tylko w przypadku, gdy współczynnik wrażliwości międzykondygnacyjnej jest mniejszy niż 0,1.
Zarówno analiza drgań własnych, jak i analiza spektrum odpowiedzi przeprowadzane są na modelach liniowych Jeżeli w modelu występują nieliniowości, podlega on linearyzacji, dzięki czemu elementy nieliniowe nie są brane pod uwagę w dalszej analizie. Mogą to być na przykład pręty rozciągane, podpory nieliniowe lub przeguby nieliniowe. Celem artykułu jest pokazanie, w jaki sposób można je traktować w analizie dynamicznej.
Analiza dynamiczna w RFEM 6 i RSTAB 9 jest podzielona na kilka rozszerzeń. Rozszerzenie Analiza modalna jest niezbędne dla wszystkich innych rozszerzeń do analizy dynamicznej, ponieważ przeprowadza analizę drgań własnych dla modeli prętów, powierzchni i brył.
Czy odkryłeś już tabelaryczne i graficzne przedstawianie mas w punktach siatki? Po prawej, jest to również jeden z wyników analizy modalnej w programie RFEM 6. W ten sposób można sprawdzić importowane masy, które zależą od różnych ustawień analizy modalnej. Mogą być one wyświetlane w zakładce Masy w punktach siatki tabeli Wyniki. Tabela zawiera przegląd następujących wyników: Masa - kierunek przesuwny (mX, mY, mZ ), Masa - kierunek obrotowy (mφX, mφY, mφZ ) oraz suma mas. Czy nie byłoby lepiej, gdybyś jak najszybciej przeprowadził ocenę graficzną? Następnie można również wyświetlić graficznie masy w punktach siatki.
Jak już wiesz, po pomyślnym zakończeniu obliczeń wyniki przypadku obciążenia w Analizie modalnej są wyświetlane w programie. W ten sposób można od razu zobaczyć pierwszy kształt drgań w postaci graficznej lub w postaci animacji. Można również łatwo dostosować sposób wyświetlania standaryzacji postaci własnych. Można to zrobić bezpośrednio w nawigatorze Wyniki, w którym dostępna jest jedna z czterech opcji wizualizacji kształtów drgań dostępnych dla wyboru:
- Skalowanie wartości wektora kształtu postaci uj na 1 (uwzględnia tylko składowe przesunięcia)
- Wybór maksymalnej translacyjnej składowej wektora własnego i ustawienie jej na 1
- Uwzględnienie całego wektora własnego (wraz z komponentami obrotu), wybór maksimum i ustawienie go na 1
- Ustawienie masy modalnej mi dla każdego kształtu drgań na 1 kg
Szczegółowe informacje na temat ujednolicenia postaci drgań własnych można znaleźć w instrukcji online .
Czy oprócz obciążeń statycznych chcesz uwzględnić również inne obciążenia jako masy? Program umożliwia to dla obciążeń węzłowych, prętowych, liniowych i powierzchniowych. W tym celu podczas definiowania obciążenia należy wybrać typ Obciążenie masą. Dla takich obciążeń należy zdefiniować masę lub składowe masy w kierunkach X, Y i Z. W przypadku mas węzłowych można dodatkowo zdefiniować momenty bezwładności X, Y i Z w celu modelowania bardziej złożonych punktów mas.
Często zachodzi potrzeba pominięcia mas. Dzieje się tak zwłaszcza w przypadku, gdy wyniki analizy modalnej mają być wykorzystane do analizy sejsmicznej. W tym celu wymagane jest 90% efektywnej masy modalnej w każdym kierunku. Pozwala to na pominięcie masy we wszystkich utwierdzonych podporach węzłowych i liniowych. Program automatycznie dezaktywuje powiązane masy.
Obiekty, których masy mają zostać pominięte w analizie modalnej, można również wybrać ręcznie. Dla lepszego widoku pokazaliśmy to ostatnie na rysunku. W wyniku wyboru przez użytkownika obiektów masowych wraz z skojarzonymi z nimi składowymi masowymi można pominąć masy.
