Respuesta:

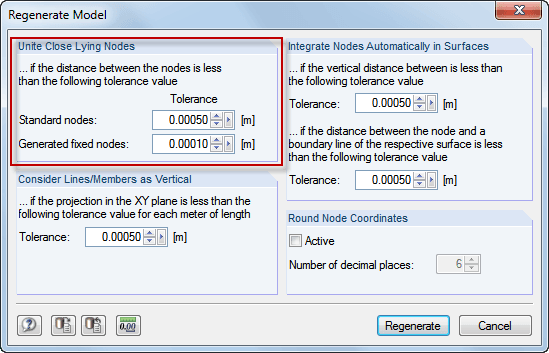

Los nudos que se encuentran uno cerca del otro se pueden unificar usando el menú "Herramientas" → "Regenerar modelo". Especifique la tolerancia geométrica y regenere el modelo.
Pregunta
Después de importar un modelo CAD, encuentro algunos problemas geométricos: Algunos nudos están a una distancia muy pequeña entre sí, por lo que falta la conexión en algunas ubicaciones. ¿Cómo puedo unir estos nudos?
