FAQ 000516 DE

Modellierung | Struktur RFEM RSTAB

Nach dem Import eines CAD-Modells gibt es geometrische Probleme: Manche Knoten befinden sich in einem sehr geringen Abstand zueinander, sodass an manchen Stellen die Verbindung fehlt. Wie lassen sich diese Knoten vereinen?

Antwort

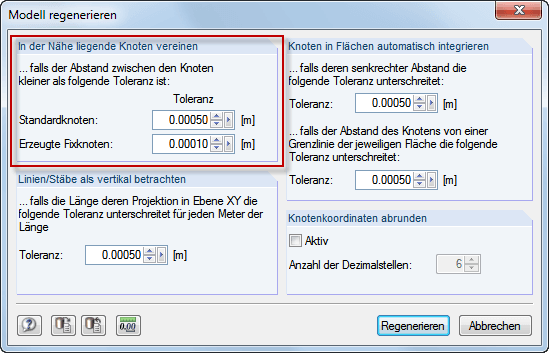

Über das Menü "Extras" -> "Modell regenerieren" können nahe beieinanderliegende Knoten verschmolzen werden. Legen Sie die geometrische Toleranz fest und lassen das Modell neu erzeugen.

Schlüsselwörter

CAD-Import, Knoten vereinen, Modell regenerieren
