FAQ 000516 CS

1. prosince 2017

Modelování | Konstrukce RFEM RSTAB

Po importu CAD modelu se vyskytují některé geometrické problémy: některé uzly jsou ve velmi malé vzdálenosti, takže na některých místech chybělo spojení. Jak mohu tyto uzly sjednotit?

Odpověď

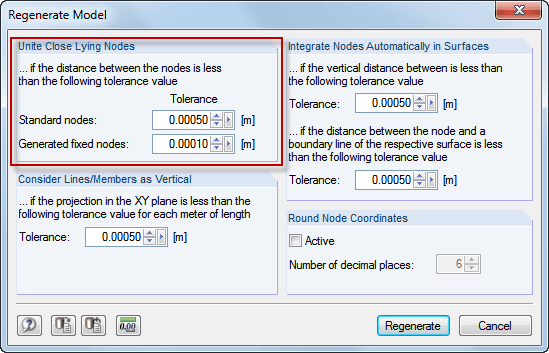

Pro sjednocení uzlových uzlů vybereme v hlavní nabídce "Nástroje" -> "Regenerovat model". Zadejte geometrickou toleranci a zkopírujte model.

Klíčová slova

CAD import Kombinace uzlů Regenerovat model
