Réponse:

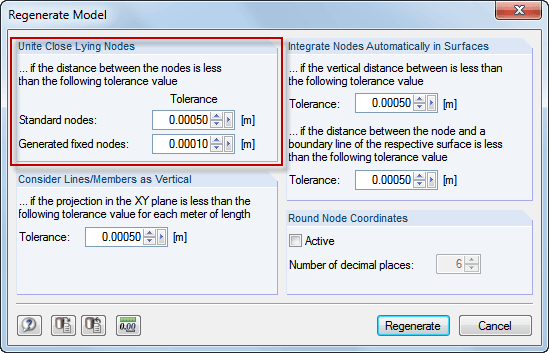

Les nœuds proches les uns des autres peuvent être unifiés à l'aide du menu « Outils » → « Regénérer le modèle ». Définissez la tolérance géométrique et régénérez le modèle.
Question
Après avoir importé un modèle CAO, je rencontre des problèmes géométriques : Certains nœuds sont à une très faible distance les uns des autres, de sorte que la connexion est manquante à certains endroits. Comment puis-je unir ces nœuds ?
Auteur
M. Baumgärtel fournit un support technique aux clients de Dlubal Software.
