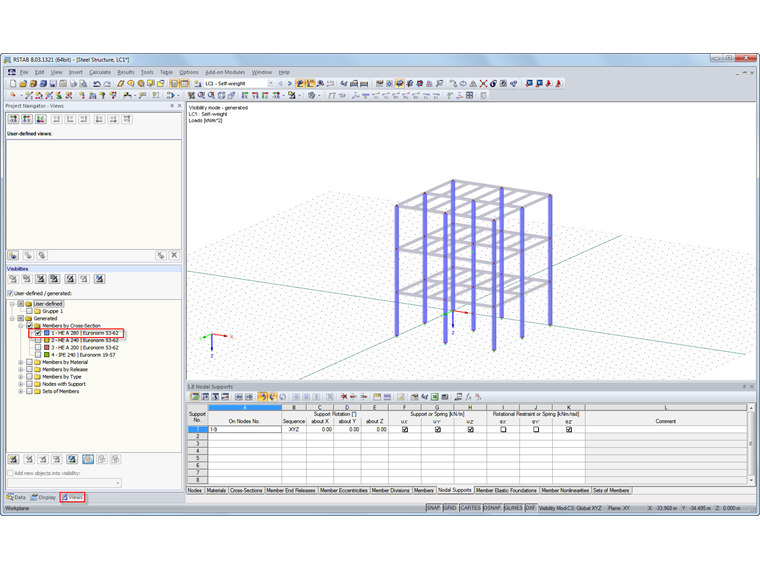

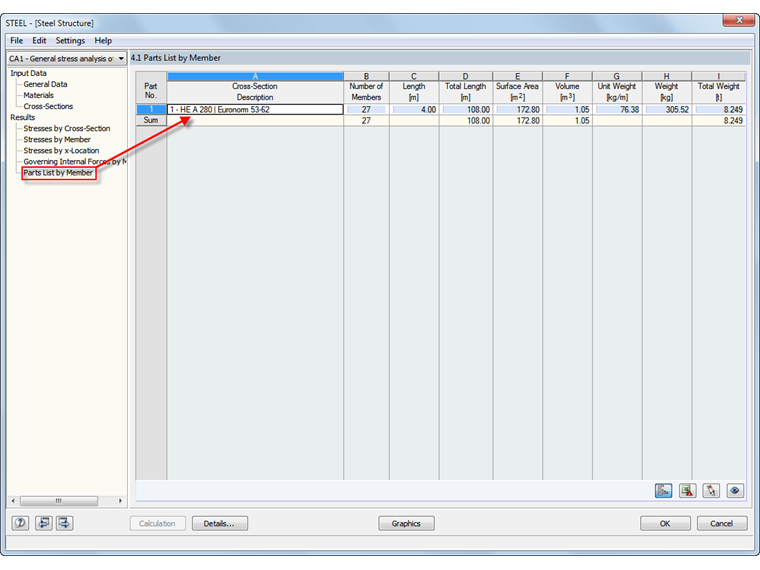

Sí, lo hace. En Datos generales, seleccione sólo las barras de la sección deseada para el cálculo. La forma más fácil de hacer esto es mostrar las barras de la sección como una visibilidad y luego seleccionarlas gráficamente dibujando una ventana.
Pregunta
¿Es posible visualizar una lista de piezas de una sección específica utilizando el módulo adicional STEEL?
El Sr. Baumgärtel proporciona soporte técnico para los clientes de Dlubal Software.
