Domanda

Le condizioni vincolari di una trave soggetta a flessione sono essenziali per la sua resistenza all'instabilità flesso-torsionale. Se, ad esempio, una trave a campata singola è trattenuta lateralmente al centro della campata, l'inflessione dell'ala compressa può essere impedita e può essere imposto un automodo a due onde. Il momento critico di instabilità flesso-torsionale è aumentato significativamente da questa misura aggiuntiva. Nei moduli aggiuntivi per la verifica dell'asta, è possibile definire diversi tipi di vincoli laterali su un'asta utilizzando la finestra di input "Vincoli esterni intermedi".

Questo articolo tecnico analizza gli effetti della rigidezza degli collegamenti sulla determinazione delle forze interne e la progettazione delle connessioni usando l'esempio di un telaio in acciaio a due piani, a due falde.

Si realizzerà un giunto costituito da sezioni cave con piastra d’estremità. Es handelt sich hierbei um den Untergurt eines Fachwerkträgers, welcher aus Transportgründen geteilt werden muss.

• ottimizzazione della sezione trasversale
• Trasferimento di sezioni ottimizzate a RFEM/RSTAB
• Verifica di qualsiasi sezione trasversale in parete sottile da SHAPE-THIN
• Rappresentazione di un diagramma delle tensioni su una sezione
• Determinazione delle tensioni normali e di taglio
• Output delle componenti di tensione per particolari tipi di forze interne
• Rappresentazione dettagliata delle tensioni in tutti i punti di tensione
• Determinazione del Δσ più grande per ogni punto di tensione (ad esempio, per la verifica a fatica)
• Visualizzazione a colori delle tensioni e dei rapporti di progetto per una rapida panoramica delle zone critiche o sovradimensionate

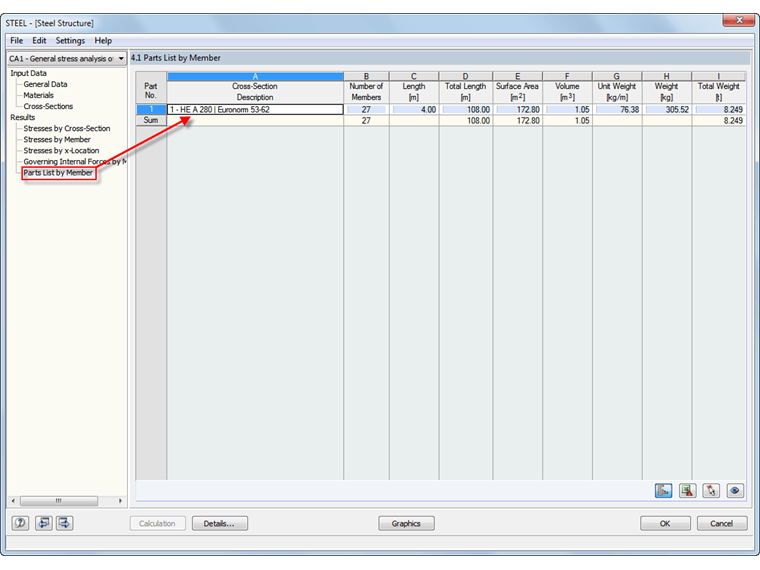

• Lista delle parti e determinazione delle masse

• Determinazione delle tensioni principali e di base, della membrana e delle tensioni tangenziali, nonché delle tensioni equivalenti e delle tensioni equivalenti della membrana
• Analisi delle tensioni per superfici strutturali comprese forme semplici o complesse
• Tensioni equivalenti calcolate secondo diversi approcci:
  • Ipotesi di modifica della forma (von Mises)
  • Ipotesi della tensione tangenziale (Tresca)
  • Ipotesi di tensione normale (Rankine)
  • Ipotesi di deformazione principale (Bach)
• Possibilità di ottimizzazione degli spessori delle superfici e del trasferimento dati in RFEM
• Verifica dello stato limite di esercizio con controllo degli spostamenti delle superfici
• Risultati dettagliati delle singole componenti di tensione e dei rapporti in tabelle e grafici
• Funzione di filtro nelle tabelle per superfici, linee e nodi
• Tensioni tangenziali trasversali secondo Mindlin, Kirchhoff o specifiche definite dall'utente
• Lista dei componenti delle superfici progettate

Per facilitare l'immissione dei dati, sono preimpostate superfici, aste, set di aste, materiali, spessori delle superfici e sezioni trasversali. Quasi ovunque, è possibile utlizzare la funzione [Scegli] del programma per selezionare gli elementi graficamente Inoltre, è possibile accedere alle librerie generali dei materiali e delle sezioni trasversali.

I casi di carico, le combinazioni di carico e di risultati possono essere combinati in vari casi di progetto a seconda delle proprie necessità

La combinazione di elementi di superficie e di aste e progetti separati consente di modellare e analizzare solo le parti critiche, come i giunti del telaio, utilizzando gli elementi di superficie. Le altre parti del modello possono essere progettate utilizzando l'analisi delle aste.
