Odpověď:

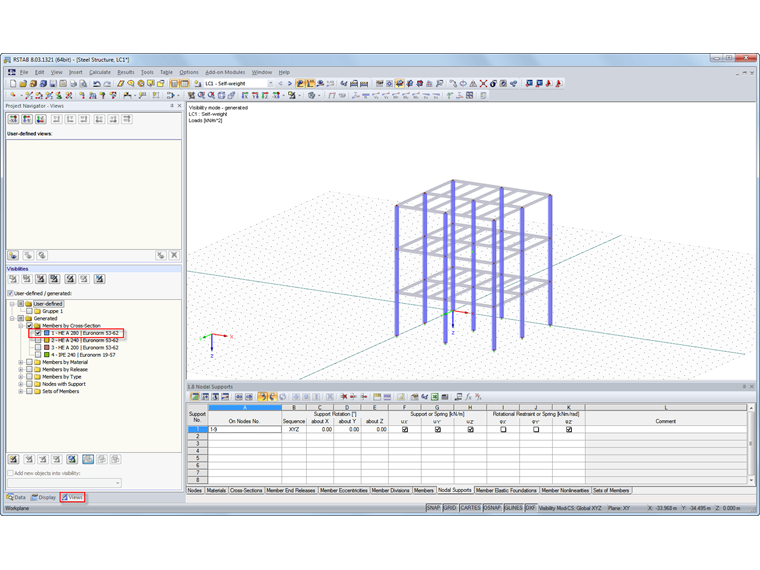

Ano, je to možné bez problémů. V základních údajích vybereme pro posouzení pouze pruty požadovaného průřezu. Nejjednodušší je zobrazit pruty průřezu jako viditelnost a následně je vybrat graficky v okně.
Dotaz

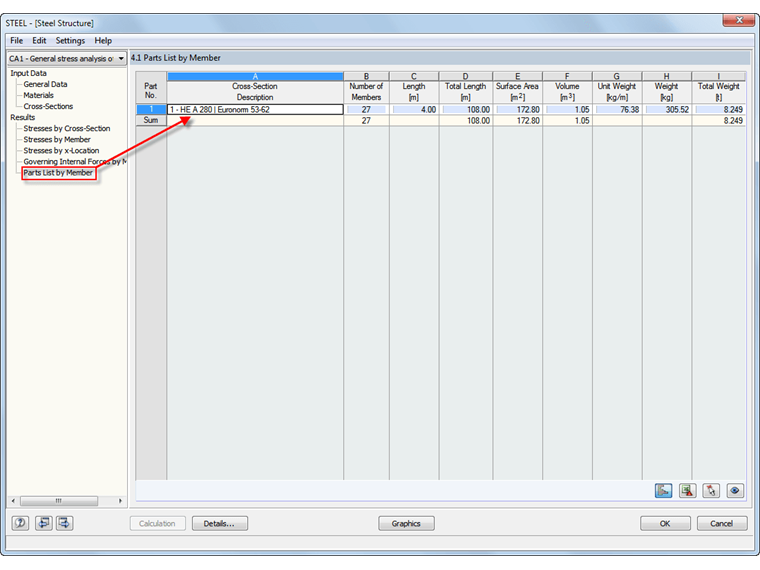

Je možné pomocí přídavného modulu STEEL zobrazit výkaz materiálu pro určitý průřez?
Autor
Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
