Odpowiedź:

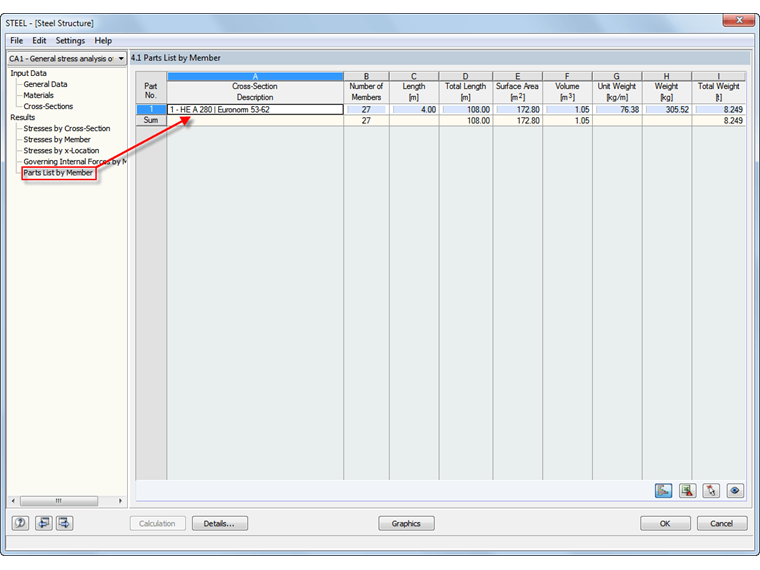

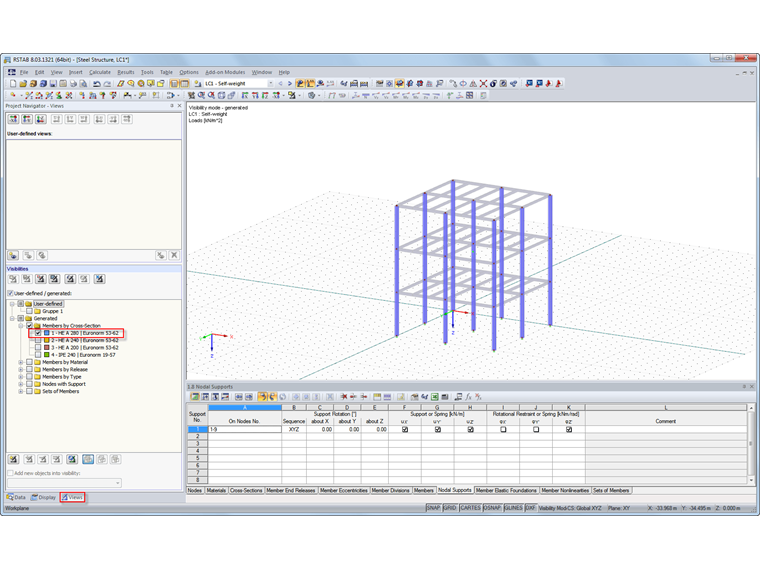

Tak, jest. W Danych ogólnych należy wybrać do obliczeń tylko pręty o żądanym przekroju. Najłatwiej to zrobić wyświetlając pręty przekroju jako Widoczność , a następnie wybierając je graficznie poprzez narysowanie okna.
Pytanie
Czy za pomocą modułu dodatkowego STAL można wyświetlić listę części o określonym przekroju?
