Carga de viento en superficies curvas

¿Cómo puedo aplicar la carga de viento mediante una función angular a la superficie (por ejemplo, un silo de grano, un muro curvo, etc.)?


Respuesta:

Para introducir la carga de viento en una cáscara rotacional, RFEM ofrece la opción de una distribución de carga linealmente variable.

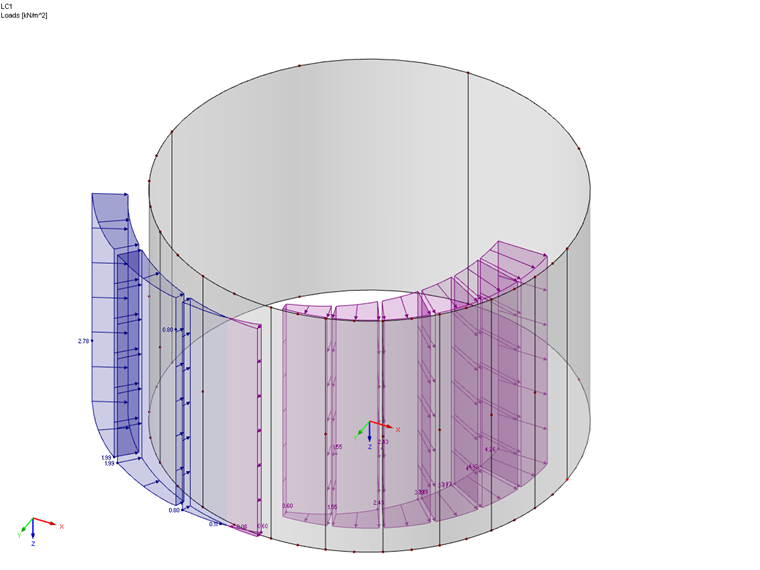

Zur leichteren Eingabe ist es von Vorteil, wenn die Schale aus mehreren Abschnitten aufgebaut ist. Achtelkreisabschnitte wären hierzu gut geeignet. Die Belastung kann dann in lokaler z-Richtung mit linearem Lastverlauf definiert werden (siehe Bild).

Je nach erforderlicher Genauigkeit können die Abschnitte natürlich auch verkleinert werden.


Autor

El Sr. Baumgärtel proporciona soporte técnico para los clientes de Dlubal Software.
