FAQ 001047 DE

Modellierung | Struktur RFEM

Wie kann die Windbelastung nach einer Winkelfunktion an die Fläche appliziert werden (Beispiel Getreidesilo, gekrümmte Wand etc.)?

Antwort

Zur Eingabe der Windlast auf die Rotationsschale bietet RFEM die Möglichkeit des linear veränderlichen Lastverlaufs.

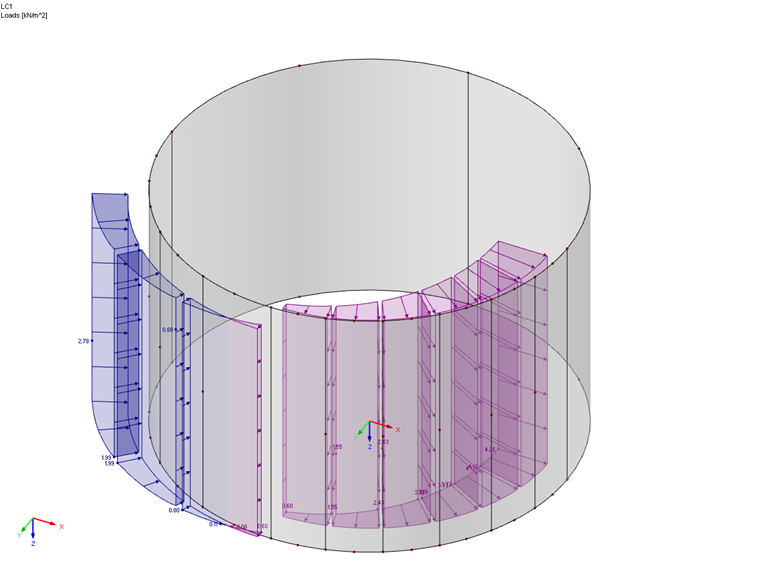

Zur leichteren Eingabe ist es von Vorteil, wenn die Schale aus mehreren Abschnitten aufgebaut ist. Achtelkreisabschnitte wären hierzu gut geeignet. Die Belastung kann dann in lokaler z-Richtung mit linearem Lastverlauf definiert werden (siehe Bild).

Je nach erforderlicher Genauigkeit können die Abschnitte natürlich auch verkleinert werden.
