He introducido una conexión de acero en RFEM y ahora quiero obtener los resultados impresos. Sin embargo, los apoyos en línea y los apoyos en nudo se muestran más grandes que la estructura. ¿Cómo ajusto el tamaño del apoyo a mi estructura?

Q: He introducido una conexión de acero en RFEM y ahora quiero obtener los resultados impresos. Sin embargo, los apoyos en línea y los apoyos en nudo se muestran más grandes que la estructura. ¿Cómo ajusto el tamaño del apoyo a mi estructura?

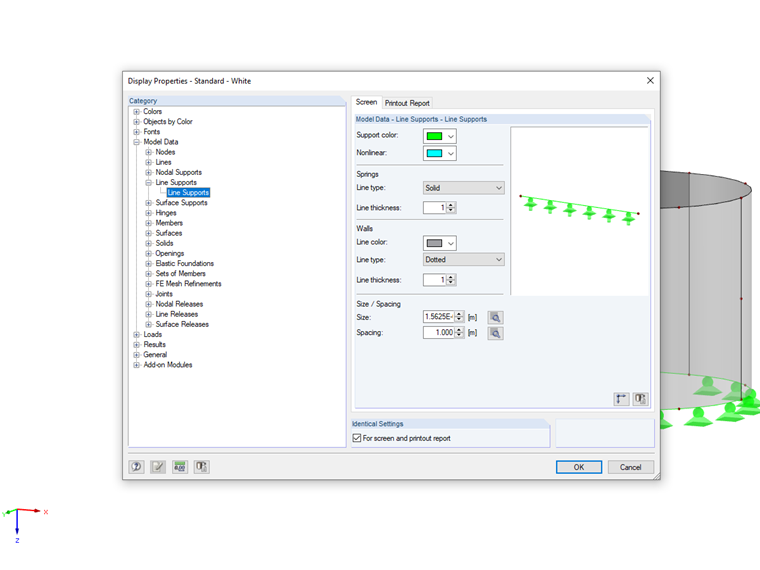

El programa intenta ajustar los tamaños del apoyo automáticamente según el tamaño de la estructura.En algunos casos, sin embargo, se puede necesitar o desear cambiar el tamaño de visualización. Man erreicht die Anzeigeeigenschaften über das Pulldown-Menü "Optionen" → "Anzeigeeigenschaften" → "Bearbeiten". Las propiedades de visualización del apoyo en nudo y lineal se encuentran bajo el término genérico "Datos del modelo".La ventana Propiedades de visualización también se puede abrir haciendo clic con el botón secundario en el objeto que se va a cambiar en la visualización y seleccionando la opción "Propiedades de visualización" en el menú contextual. Esto abre automáticamente la propiedad de visualización del objeto correspondiente para su edición.

Question

He introducido una conexi&#243;n de acero en RFEM y ahora quiero obtener los resultados impresos. Sin embargo, los apoyos en l&#237;nea y los apoyos en nudo se muestran m&#225;s grandes que la estructura. &#191;C&#243;mo ajusto el tama&#241;o del apoyo a mi estructura?

Accepted Answer

El programa intenta ajustar los tama&#241;os del apoyo autom&#225;ticamente seg&#250;n el tama&#241;o de la estructura.En algunos casos, sin embargo, se puede necesitar o desear cambiar el tama&#241;o de visualizaci&#243;n. Man erreicht die Anzeigeeigenschaften &#252;ber das Pulldown-Men&#252; "Optionen" → "Anzeigeeigenschaften" → "Bearbeiten". Las propiedades de visualizaci&#243;n del apoyo en nudo y lineal se encuentran bajo el t&#233;rmino gen&#233;rico "Datos del modelo".La ventana Propiedades de visualizaci&#243;n tambi&#233;n se puede abrir haciendo clic con el bot&#243;n secundario en el objeto que se va a cambiar en la visualizaci&#243;n y seleccionando la opci&#243;n "Propiedades de visualizaci&#243;n" en el men&#250; contextual. Esto abre autom&#225;ticamente la propiedad de visualizaci&#243;n del objeto correspondiente para su edici&#243;n.

personalizar el tamaño del apoyo
