Pytanie

W programie RFEM został wprowadzony stalowy łącznik, a teraz chcę wydrukować jego wyniki. Jednak podpory liniowe i podpory węzłowe są wyświetlane w rozmiarze większym niż konstrukcja.Jak dostosować rozmiar podpory do mojej konstrukcji?

Odpowiedź:

Program próbuje automatycznie dostosować rozmiary podpór do wymiarów konstrukcji.

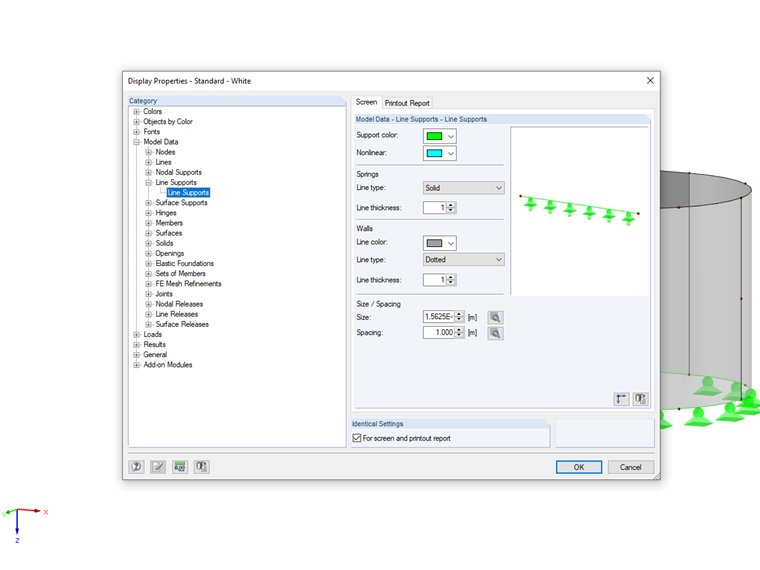

W niektórych przypadkach może być konieczna lub pożądana zmiana rozmiaru ekranu. Właściwości wyświetlania można uzyskać za pomocą menu rozwijanego "Opcje" → "Właściwości wyświetlania" → "Edytować". Właściwości wyświetlania podpory węzłowej i liniowej określa się wspólną nazwą „Dane modelu”.

Okno Właściwości wyświetlania można również otworzyć, klikając prawym przyciskiem myszy wyświetlany obiekt, który ma zostać zmieniony, a następnie wybierając w menu kontekstowym opcję "Właściwości wyświetlania". Spowoduje to automatyczne otwarcie właściwości wyświetlania odpowiedniego obiektu do edycji.
