Pregunta

Q: El edificio que calculo se encuentra en la llanura del norte de Alemania. ¿Cómo puedo considerar el aumento de la carga de nieve?

Si selecciona la situación de cálculo &quot;Accidental - Nieve - Llanura del norte de Alemania&quot;, el coeficiente para las cargas de nieve accidentales (Cesl = 2,30) se tiene en cuenta automáticamente al generar las combinaciones de carga. Esta situación de cálculo se suele generar además de las situaciones de cálculo generales (ELU, SLS).Puede comprobar fácilmente si un edificio está ubicado en la llanura del norte de Alemania introduciendo los datos de ubicación en la herramienta de zonas geográficas Mapas de zonas de nieve, viento y regiones sísmicas en nuestra página de inicio (ver figura 03).

El edificio que calculo se encuentra en la llanura del norte de Alemania. ¿Cómo puedo considerar el aumento de la carga de nieve?

Respuesta:

Si selecciona la situación de cálculo "Accidental - Nieve - Llanura del norte de Alemania", el coeficiente para las cargas de nieve accidentales (C_esl = 2,30) se tiene en cuenta automáticamente al generar las combinaciones de carga. Esta situación de cálculo se suele generar además de las situaciones de cálculo generales (ELU, SLS).

Puede comprobar fácilmente si un edificio está ubicado en la llanura del norte de Alemania introduciendo los datos de ubicación en la herramienta de zonas geográficas Mapas de zonas de nieve, viento y regiones sísmicas en nuestra página de inicio (ver figura 03).

coeficiente para cargas excepcionales de nieve

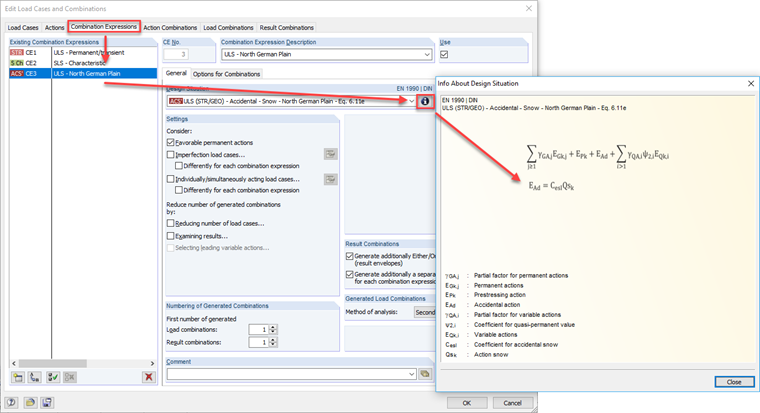

Situación de cálculo "Accidental - Nieve - Llanura del norte de Alemania"

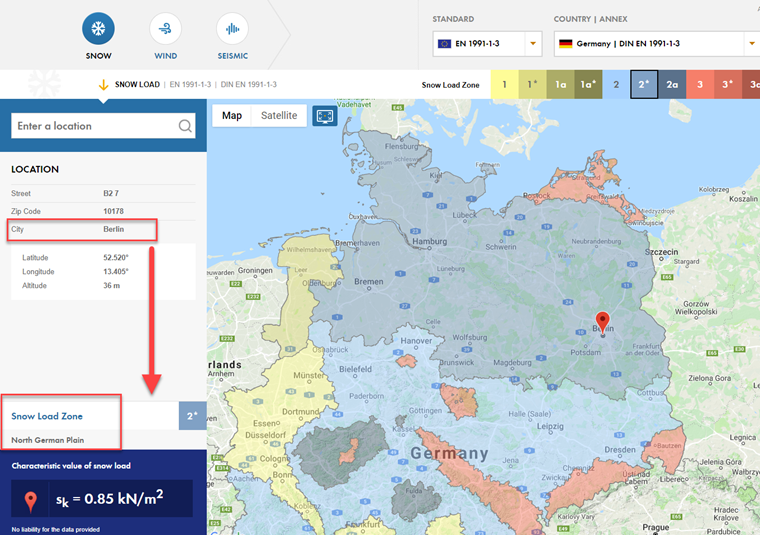

Herramienta de zonas geográficas
