Domanda

Q: L&#39;edificio che calcolo si trova nella pianura della Germania settentrionale. Come posso considerare l&#39;aumento del carico da neve?

Se si seleziona la situazione di progetto &quot;Accidentale - Neve - Pianura della Germania settentrionale&quot;, il coefficiente per i carichi da neve accidentali (Cesl = 2,30) viene preso in considerazione automaticamente durante la generazione delle combinazioni di carico. Questa situazione di progetto viene solitamente generata in aggiunta alle situazioni di progetto generali (SLU, SLE).È possibile verificare facilmente se un edificio si trova nella pianura della Germania settentrionale inserendo i dati sulla posizione nello strumento Geo-zone Mappe delle zone per neve, vento e sisma sulla nostra homepage (vedere l&#39;immagine 03).

L'edificio che calcolo si trova nella pianura della Germania settentrionale. Come posso considerare l'aumento del carico da neve?

Risposta:

Se si seleziona la situazione di progetto "Accidentale - Neve - Pianura della Germania settentrionale", il coefficiente per i carichi da neve accidentali (C_esl = 2,30) viene preso in considerazione automaticamente durante la generazione delle combinazioni di carico. Questa situazione di progetto viene solitamente generata in aggiunta alle situazioni di progetto generali (SLU, SLE).

È possibile verificare facilmente se un edificio si trova nella pianura della Germania settentrionale inserendo i dati sulla posizione nello strumento Geo-zone Mappe delle zone per neve, vento e sisma sulla nostra homepage (vedere l'immagine 03).

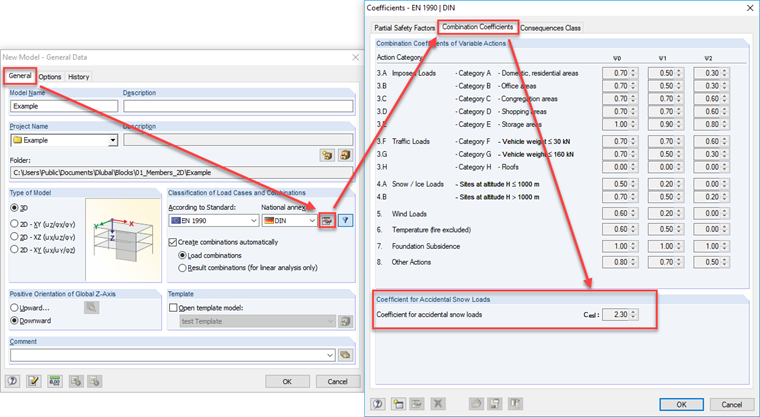

Coefficiente per carichi da neve eccezionali

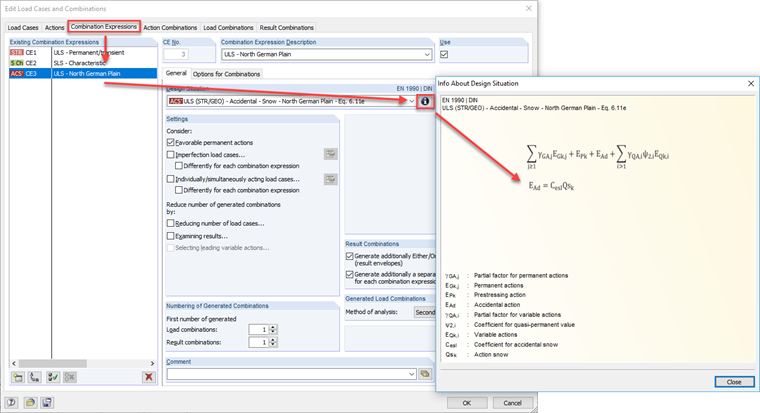

Situazione di progetto "Eccezionale - Neve - Pianura della Germania settentrionale"

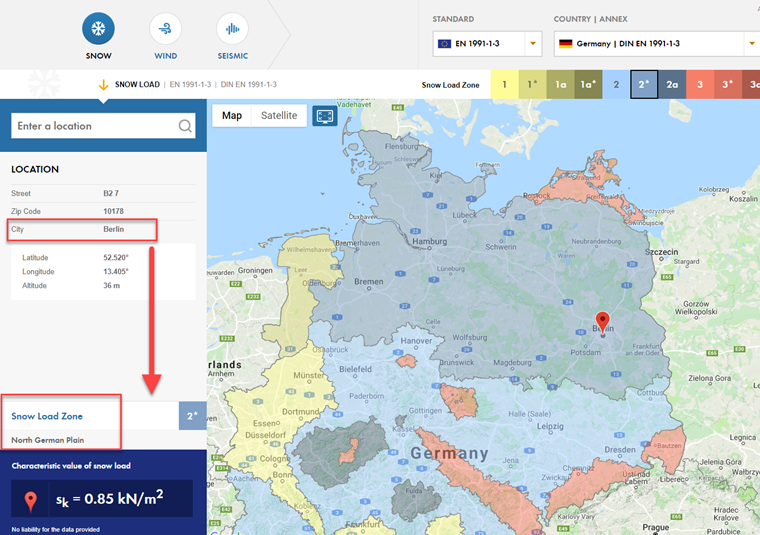

Strumento Geo-Zone
