Respuesta:

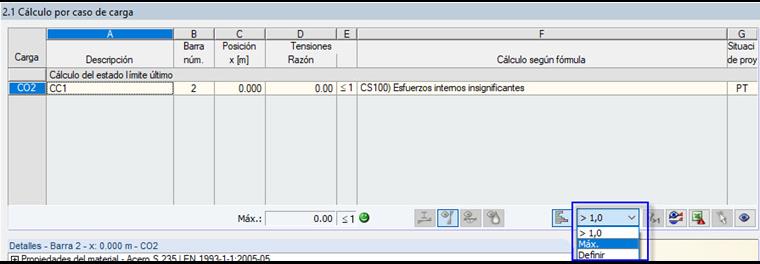

En la selección del informe, puede encontrar las opciones de filtro, por ejemplo, para mostrar sólo el cálculo máximo por barra en la tabla. Estos filtros reducen considerablemente la longitud. Las opciones de filtro también están disponibles directamente en el módulo adicional.
Pregunta
El informe de impresión de los resultados de STEEL EC3 es demasiado largo. ¿Cómo puedo reducir el contenido al mínimo?
