Odpověď:

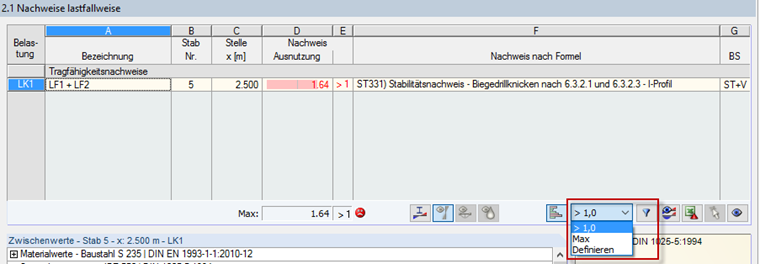

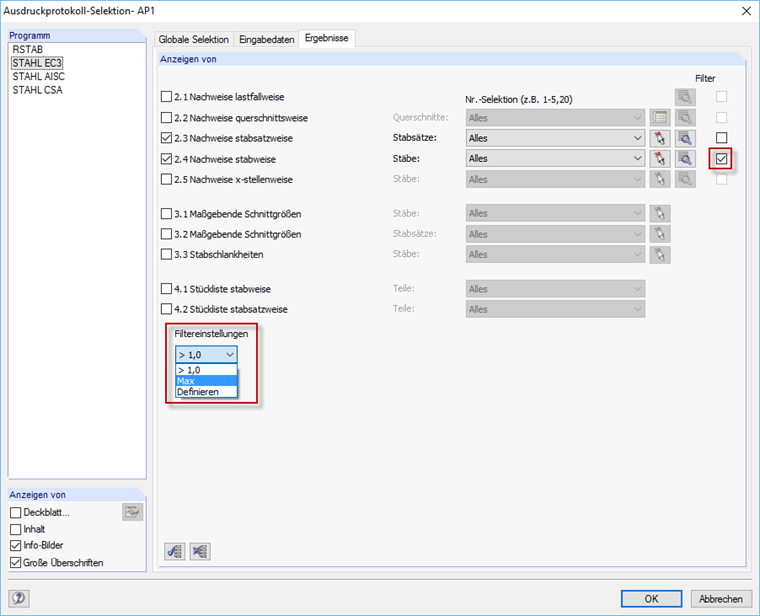

Ve výběru tiskového protokolu najdete možnosti filtrování, aby bylo možné v tabulce zobrazit například pouze maximální posouzení po prutech. Tyto filtry výrazně redukují rozsah. Možnosti filtrování jsou k dispozici také přímo v přídavném modulu.
Dotaz
Výstupní protokol s výsledky přídavného modulu STEEL EC3 je příliš dlouhý. Jak mohu rozsah redukovat na to nejnutnější?
