Antwort:

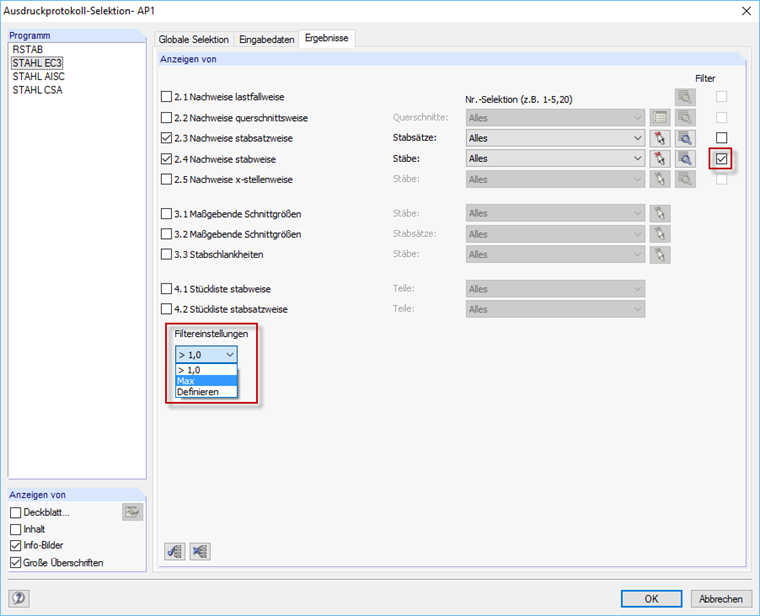

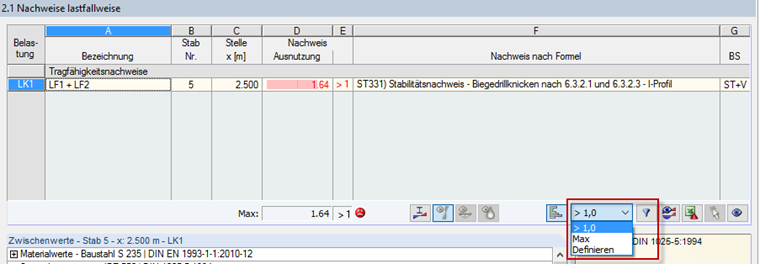

In der Ausdruckprotokoll-Selektion finden Sie Filtermöglichkeiten, um beispielsweise stabweise nur noch den maximalen Nachweis in der Tabelle anzuzeigen. Diese Filter reduzieren den Umfang erheblich. Die Filtermöglichkeiten gibt es auch direkt im Modul.
Frage
Das Ausdruckprotokoll der STAHL EC3 Ergebnisse ist viel zu lang. Wie kann ich den Umfang auf das Notwendigste reduzieren?
