Risposta:

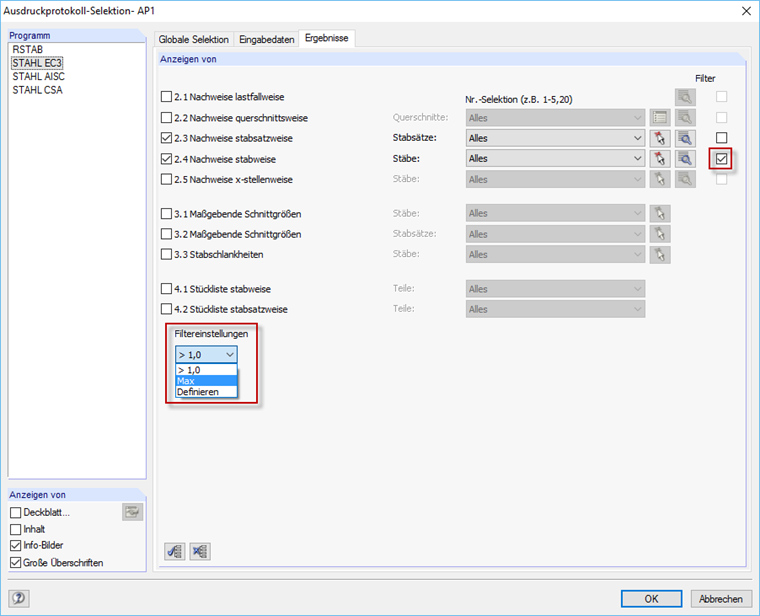

Nella selezione della relazione di calcolo, è possibile trovare le opzioni di filtro, ad esempio, per visualizzare solo la verifica massima per asta nella tabella. Questi filtri riducono notevolmente la lunghezza. Le opzioni di filtro sono disponibili anche direttamente nel modulo aggiuntivo.
Domanda
La relazione di calcolo dei risultati di STEEL EC3 è troppo lunga. Come posso ridurre al minimo i contenuti?
