Respuesta:

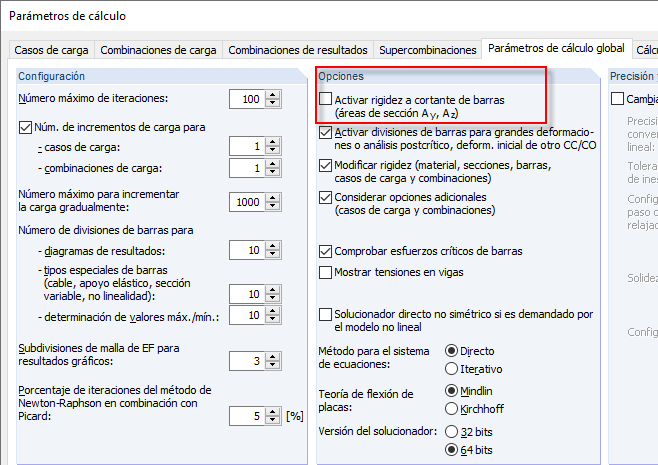

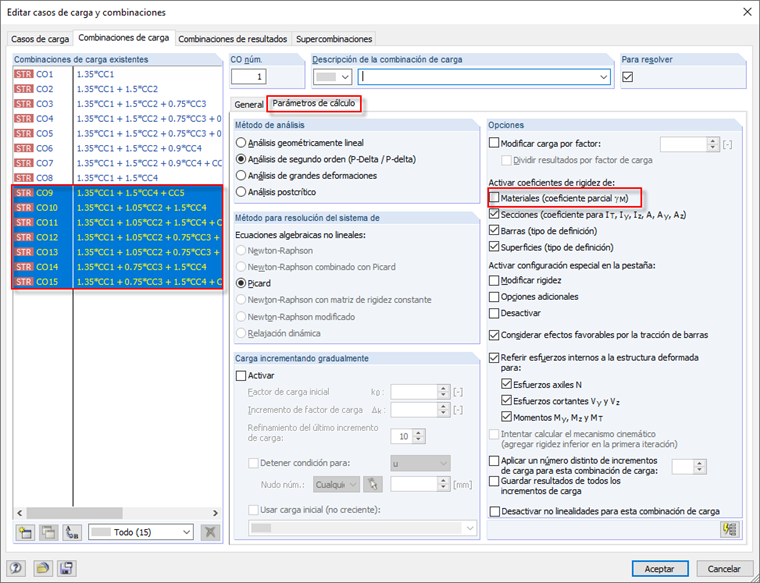

Por defecto, las rigideces a cortante de las barras están activadas en el programa (ver figura 01). El método de análisis y los factores de rigidez definidos (ver figura 02) también afectan al cálculo. Sin embargo, a menudo se omiten los parámetros mencionados anteriormente en el cálculo manual, lo que por supuesto contribuye a una diferencia de los resultados. Si se desactivan estas funciones, los resultados son generalmente idénticos al cálculo manual.
Pregunta
En mi modelo, obtengo resultados diferentes en comparación con un cálculo manual y otro software. ¿Cuál podría ser el motivo?
