Odpověď:

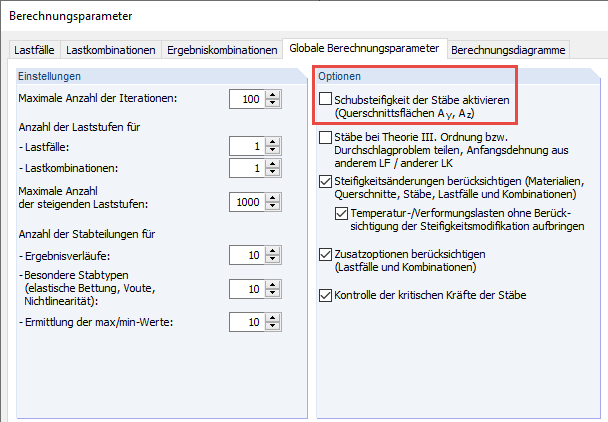

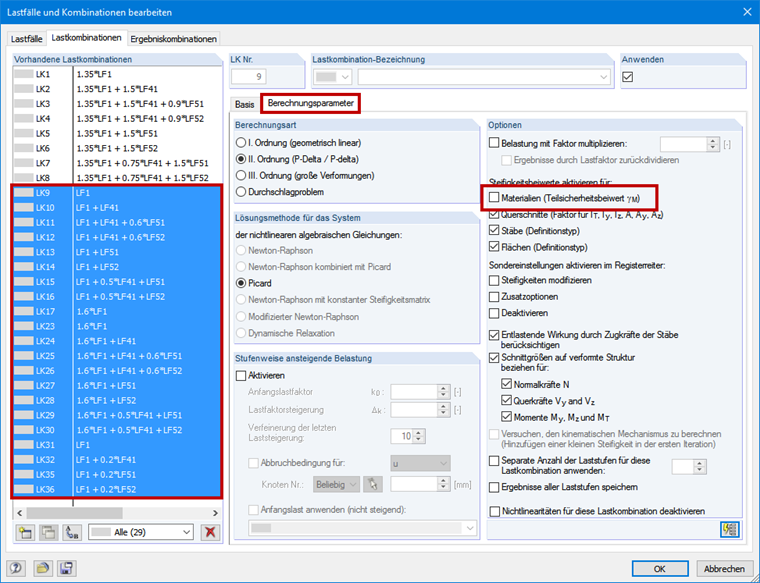

Standardně se v programu aktivují smykové tuhosti prutů (viz Obrázek 01). Na výpočet má vliv také způsob výpočtu a zadané součinitele tuhosti (viz Obrázek 02). Výše uvedené parametry se ovšem při ručním výpočtu často opomíjejí, což samozřejmě přispívá k rozdílu ve výsledcích. Pokud jsou tyto funkce deaktivovány, jsou výsledky obvykle totožné s ručním výpočtem.
Dotaz
V mém modelu dostávám různé výsledky ve srovnání s ručním výpočtem a jiným softwarem. Čím by to mohlo být?
