In meinem Modell erhalte ich andere Ergebnisse als mit einer Handrechnung und anderer Software.

Was könnte der Grund sein?

Antwort

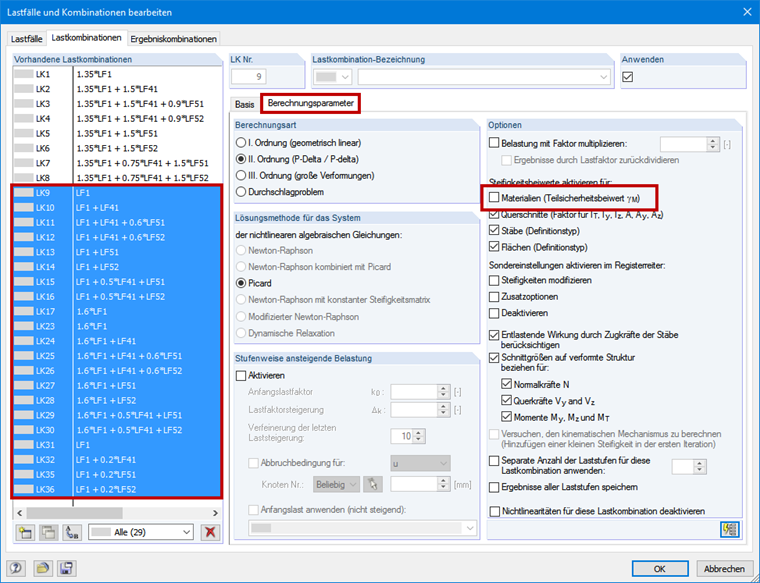

Standardmäßig sind im Programm die Schubsteifigkeiten der Stäbe aktiviert (siehe Bild 1). Auch die Berechnungsart und definierte Steifigkeitsbeiwerte (siehe Bild 2) haben Einfluss auf die Berechnung. Die oben genannten Parameter werden jedoch meist in der Handrechnung vernachlässigt, was natürlich zu einem Ergebnisunterschied beiträgt. Werden diese Funktionen deaktiviert, stimmen die Ergebnisse meist mit der Handrechnung überein.

Schlüsselwörter

Schubsteifigkeit Ergebnisunterschiede Verformungsberechnung
