Respuesta:

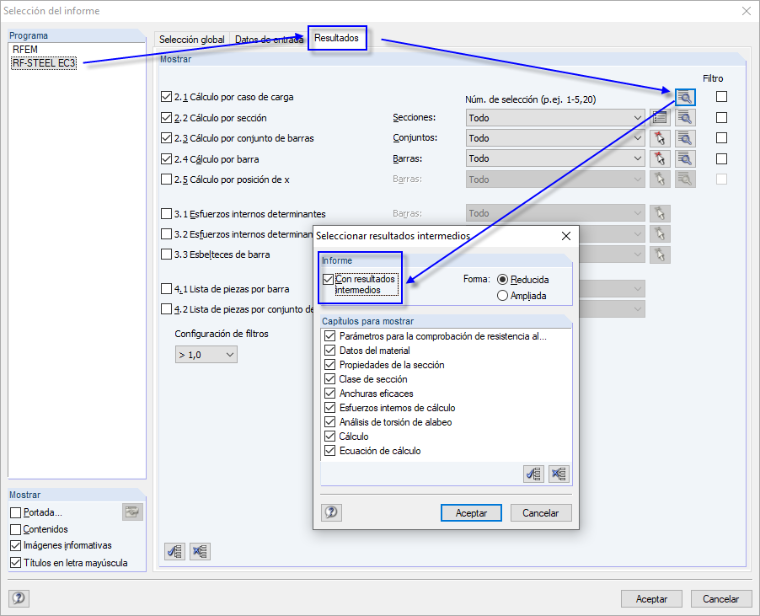

Sí, es posible. Al seleccionar el informe, puede usar el botón correspondiente en la pestaña "Resultados" para mostrar los resultados intermedios del módulo adicional (ver figura 01).
Pregunta
¿Es posible mostrar los resultados intermedios, por ejemplo, de STEEL EC3, en el informe?
