Odpowiedź:

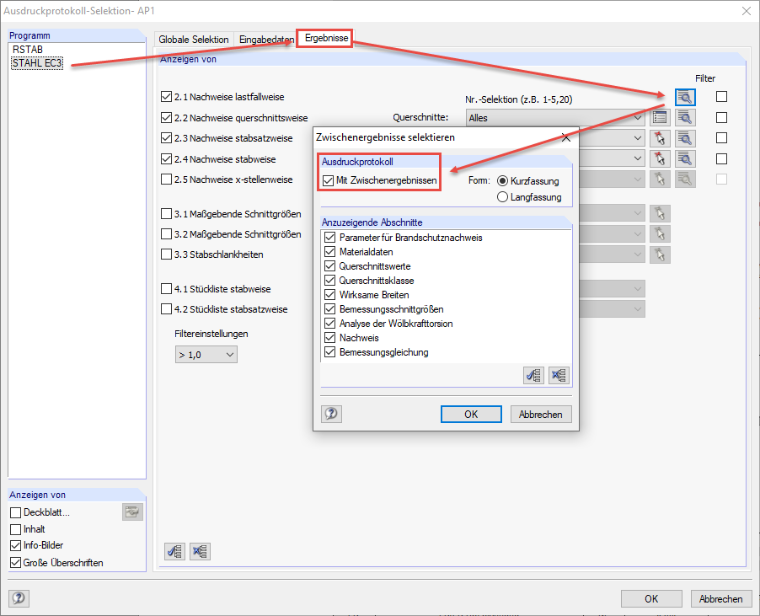

Yes, this is possible. Wybierając protokół wydruku, można użyć odpowiedniego przycisku w zakładce "Wyniki", aby wyświetlić wyniki pośrednie modułu dodatkowego (patrz Rysunek 01).
Pytanie
Czy w protokole wydruku można wyświetlić wyniki pośrednie, na przykład dla stali EC3?
