Risposta:

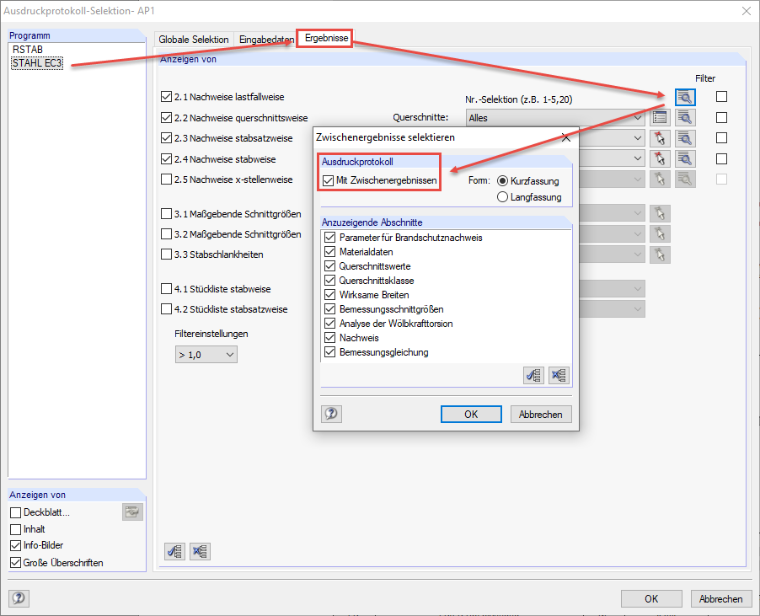

Sì, è possibile. Selezionando la relazione di calcolo, è possibile utilizzare il pulsante corrispondente nella scheda "Risultati" per visualizzare i risultati intermedi del modulo aggiuntivo (vedi Figura 01).
Domanda
È possibile visualizzare i risultati intermedi, ad esempio, di STEEL EC3, nella relazione di calcolo?
