Antwort:

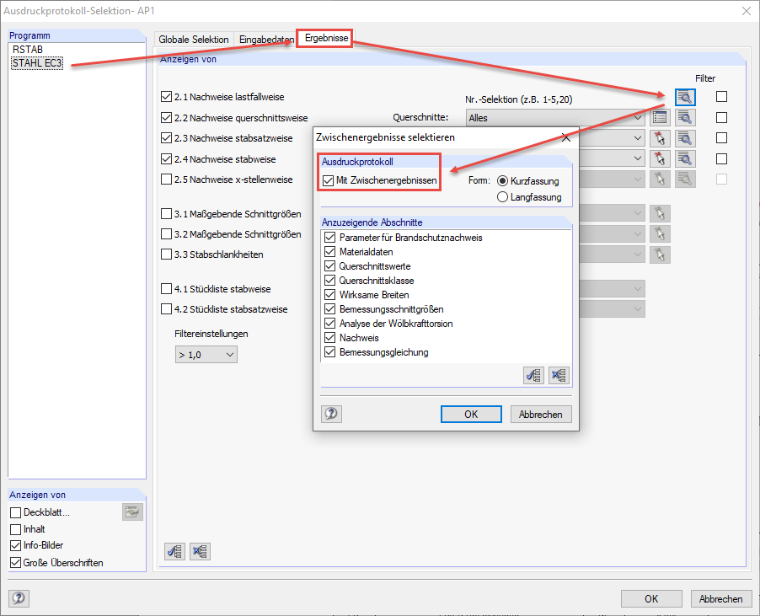

Ja, das ist möglich. In der Selektion des Ausdruckprotokolls können mit der zugehörigen Schaltfläche im Register "Ergebnisse" Zwischenergebnisse des Zusatzmoduls angezeigt werden (siehe Bild 1).
Frage
Ist es möglich, sich die Zwischenergebnisse von z. B. Stahl EC3 auch im Ausdruckprotokoll anzeigen zu lassen?
