Respuesta:

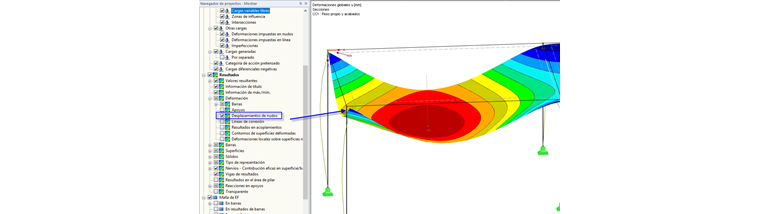

Para mostrar los valores de nudo deseados, es necesario activar la opción "Desplazamientos de nudo" en el navegador Mostrar (ver imagen).
Pregunta
Después del cálculo, solo se muestra el valor de resultado máximo para las deformaciones. ¿También puedo mostrar todas las deformaciones en los nudos?
