Odpověď:

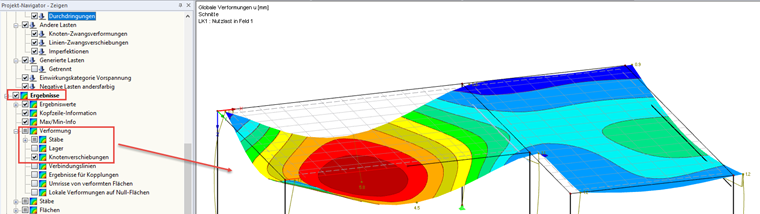

Pro zobrazení požadovaných hodnot v uzlech je nutné v navigátoru Zobrazit aktivovat možnost "Posuny uzlů" (viz obrázek).
Dotaz
Po výpočtu se mi pro deformace zobrazí pouze maximální výsledná hodnota. Mohu si také zobrazit všechny deformace v uzlech?
